Профильный зубошлифовальный станок GearSpect SBP400CNC (Чехия)

Характеристики:

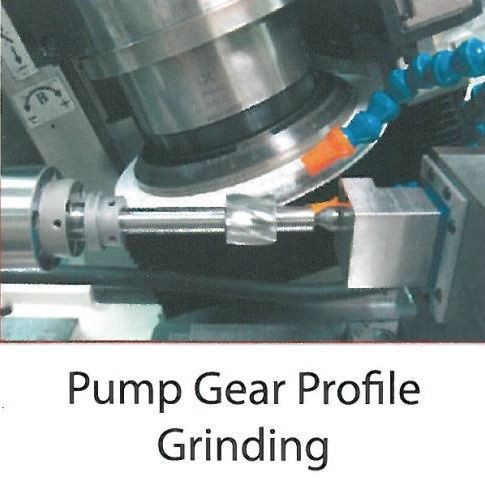

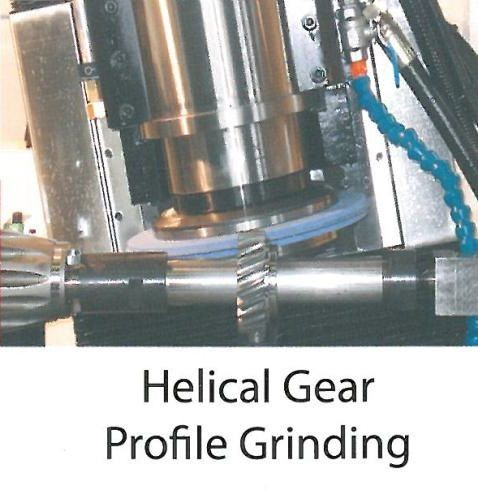

Профильный шлифовальный станок SBP 400 CNC для точного шлифования шестерен с прямыми и косыми зубьями. Данная система шлифования шестерен заключается в том, что шлифовальный круг оправлен до формы, соответствующей профилю зазора между зубьями и собственно обработка шестерни осуществляется по методу индивидуального деления. Учитывая, что шлифовальный круг находится в контакте со шлифуемой шестерней по всему своему профилю, этот метод является наиболее продуктивным по сравнению с иными классическими методами шлифования шестерен. Само собой разумеется также возможность шлифования отдельных блоков зубьев, когда достигается шлифование с наивысшим качеством.

Деталь на станке закреплена горизонтально между наконечниками шпиндельной бабки и опорной задней бабки, которая переставляется на рабочем столе по длине. Перпендикулярно к оси детали придвижение исполняется главной стойкой с поворотной регулируемой головкой. Шлифовальная шпиндельная бабка приводится в действие асинхронным двигателем с мощностью 17 кВт (56,4 Nm) и оборотами в диапазоне 6 000 об./мин.

Шлифовальный круг оправлен формующими алмазными или KNB оправочными кругами. Шпиндельная бабка детали приводится в действие непосредственно сервоприводом шпиндельной бабки, что устраняет люфт в приводе шпинделя и увеличивает точность станка. При шлифовании деталь исполняет горизонтальное или винтовое движение. Сопряжение между горизонтальным движением и вращением шпинделя управляется цифровым управлением с электронным редуктором. Направляющие продольной подачи и поперечной подачи главной стойки укомплектованы линейными направляющими с роликами и отмериванием фирмы Heidenhain, а стол и главная стойка приводятся в действие точными шариковыми винтами. Система управления FANUC 32i управляет 6 цифровыми осями. Станок укомплектован диалоговым программным обеспечением, оператор только добавляет параметры детали и выбирает условия обработки.
