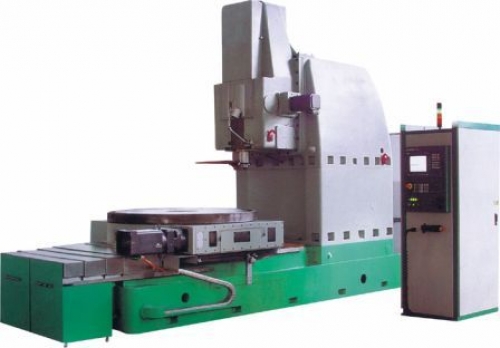

Зубодолбежный станок GearSpect SO 2800 CNC (Чехия)

Характеристики:

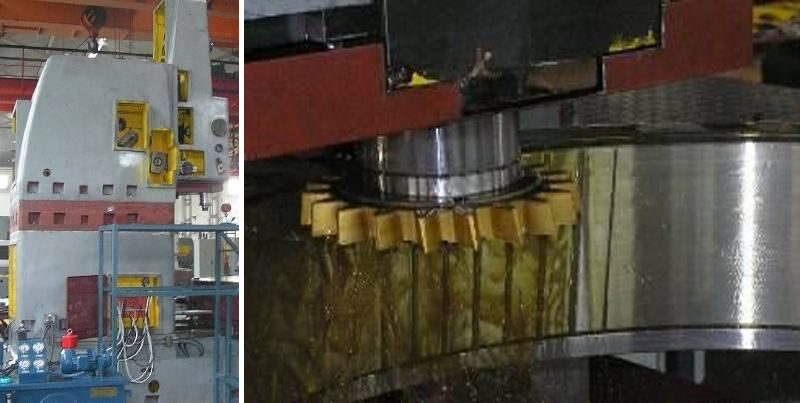

Зубодолбежный станок SO 2800 CNC, производства компании «GEARSPECT» (Чехия), с системой ЧПУ SIEMENS, управляющей 5 осями, разработан для обработки зубчатых колес с наружным и внутренним прямым и винтовым зубом, сегментов и шлицев. Станок имеет гидростатические направляющие шпинделя и ползуна.

Описание станка

Выполненные из чугунного литья станина, стойка и корпус шпинделя долбяка составляют единое целое и характеризуются высокой статической и динамической жесткостью, а также температурной стабильностью. По станине на линейных направляющих перемещаются сани с поворотным рабочим столом. Привод поворота рабочего стола осуществляется от цифрового AC сервомотора через прецизионную червячную передачу. Радиальная подача саней со столом осуществляется от цифрового AC сервомотора через ШВП. В верхней части стойки в корпусе долбяка расположен шпиндель долбяка с приводом через червячную передачу от цифрового AC сервомотора. Индексируемое перемещение шпинделя и рабочего стола осуществляется в соответствии с программой. Режущее движение шпинделя осуществляется от кривошипно-шатунного привода с регулируемой высотой колена и соединительного стержня. Это позволяет выставлять требуемый ход шпинделя и высоту долбяка над столом. Кривошипно-шатунный привод приводится в действие от главного AC двигателя с частотным регулированием. Станок оборудован механизмом для освобождения долбяка во время его обратного хода.
