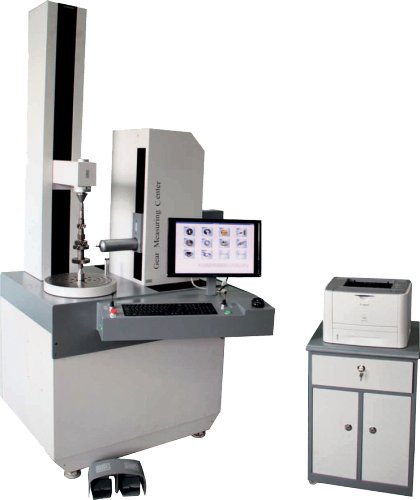

Зубоизмерительный прибор GearSpec DO-300 CNC (Чехия)

Характеристики:

Зубоизмерительный прибор DO-180/300/500/800 CNC для комплектного измерения геометрической формы цилиндрических эвольвентных зубчатых колес, т.е. профиля, направления, шагов, радиального биения и контрольных размеров.

Технические параметры:

• Максимальный измеряемый модуль    10  15  20  20
•  Максимальный угол наклона    0～90°  0～90°  0～90°  0～90°
•  Макс. диаметр делительной окружности, мм   180  300  500  800
•  Макс. ширина заготовки, мм    280  250  380  600
•  Рабочая температура       20 ± 1,5℃
•  Рабочая влажность    35% ~ 65%
•  Класс точности измерения для лаборатории     I. по VDI 2612,2613,2614

Цeнтр для измерения с ЧПУ DO-180/300/500/800 CNC предназначен для измерения погрешностей зубчатых колес, причем при оценке результатов можно задать класс точности по DIN 3962, ISO-1328, GOST-1643-81 или «~». Обозначение «~» позволяет прямо задавать величину погрешностей в микронах вместо класса точности.

По результатам измерений можно определить погрешности, которые возникают вследствие неправильной настройки станка. Например, погрешность угла подъема, возникающая вследствие неточной правки шлифовального круга, или «качание» угла направления, возникающее вследствие неправильного зажима детали при шлифовании. После такого анализа можно провести подналадку станка.
Для ускорения процесса измерения и настройки прибора можно выбирать различные способы измерения: измерять профиль и направление у различных количеств зубьев (1…4 зуба), измерять только левую или правую сторону зубьев (или обе стороны).

При использовании новых фрез и долбяков, а также после их переточки можно провести их предварительное измерение, чтобы исключить возможные ошибки профиля.

Все результаты измерений, включая протоколы измерений можно хранить в базе данных (в памяти ПК или на CD) с возможностью в любое время результаты изобразить.
