Дисковые электромагнитные муфты EKA 4 (PSP Pohony ПСП Похони)

Характеристики:

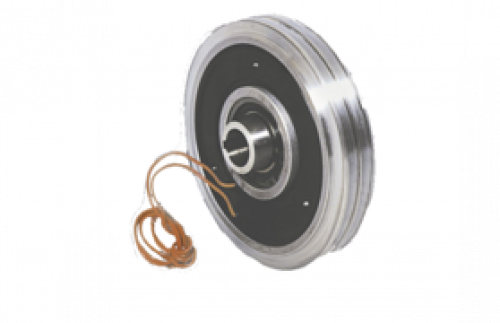

Дисковые электромагнитные муфты EKA 4.

Муфта EKA оснащена управляющей катушкой на невращающейся клеммной колодке. Поэтому управляющий ток подается на катушку без использования коллекторных колец. Конструктивно муфта выполнена для работы в сухой среде. Ведущая часть представляет собой V-образный шкив, являющийся сердечником электромагнита, который вращается на антифрикционных подшипниках. Ведомая часть представляет собой гибко зафиксированную на оси якорную пластину. Управляющая катушка расположена на носителе.

Носитель катушки фиксированно соединен с невращающимся корпусом станка. После подачи управляющего тока на катушку вращающийся сердечник электромагнита притягивается и якорной пластине. С помощью возникшего между ними трения передается вращающий момент. После отключения тока плоская пружина выталкивает якорную пластину в исходное положение, и передача вращения прерывается. Ведущая и ведомая части могут быть функционально изменены. Магнитный шкив имеет существенно больший момент инерции по сравнению с якорной пластиной. Поэтому время запуска, остановки, а также износ существенно увеличатся, если шкив будет ведомой частью. Носитель катушки устанавливается в сердечнике с минимальным зазором для того, чтобы уменьшить потери, поэтому он должен быть очень точно отцентрован.

Муфта EKA имеет следующие особенности:

− как и все фрикционные муфты, она может включаться при отсутствии синхронизации скоростей
ведущей и ведомой частей;
− муфта практически не имеет остаточного момента вращения в отключенном состоянии, она не
изнашивается и не нагревается (остаточный момент вращения присутствует только на
антифрикционных подшипниках), следовательно, муфта может неограниченно долго находиться в
отключенном положении;
− муфта не нуждается в регулировке, обслуживании и проверке;
− муфта легко устанавливается.
