Комбинированные электромагнитные муфты EKK 4 (PSP Pohony ПСП Похони)

Характеристики:

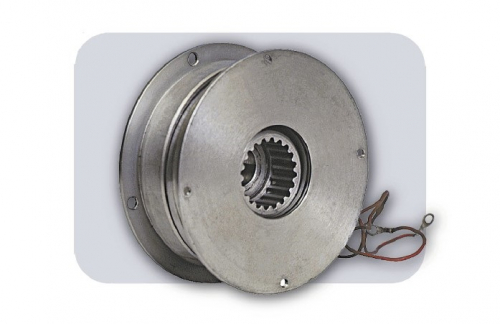

Комбинированные электромагнитные муфты EKK 4.

Комбинация EKK состоит из ведущей и ведомой частей, а также из фиксированных электромагнитных частей муфты EKS и тормоза EKP. Ведущая часть содержит корпус и фиксированный электромагнит. Ведомая часть включает в себя якорь, немагнитный привод и фиксированный электромагнит тормоза EKP. Якорь может перемещаться вдоль оси для сцепления с приводом и обеспечивает как передачу момента, так и торможение. Расположение электромагнитов в комбинации EKK аналогично с муфтой EKS и тормозом EKP.

Комбинация EKK не имеет нейтрального положения. В выключенном режиме якорь удерживается остаточной намагниченностью электромагнита тормоза. Крутящий момент от привода передается на корпус свободной муфты. После подачи управляющего напряжения на электромагнит муфты, в последнем возникает интенсивное магнитное поле, которое притягивает якорь к вращающемуся корпусу муфты и удерживает его. Крутящий момент передается от ведущей к ведомой части посредством сил трения между якорем и корпусом муфты.

В момент отключения магнитного поля муфты возникает магнитное поле тормоза. Якорь из сцепленного с корпусом муфты положения переходит в сцепление с электромагнитом тормоза. С помощью сил трения между якорем и электромагнитом тормоза возникает тормозной момент, который отключает ведомую часть от тормоза. Таким образом, комбинация EKK имеет два функциональных положения — включение и выключение тормоза ведомой части.
