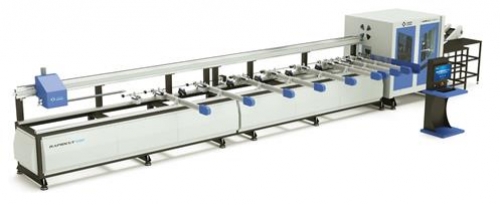

RAPIDCUT 500

Характеристики:

Центр для высокоскоростной резки и обработки профилей

Совет по научно-техническим исследованиям Турции утвердил данный станок первым центром для резки и обработки, который способен выполнять весь процесс по обработке ПВХ-профилей со скоростью 3000 об/мин за 8 часов.

Модель защищена международными патентными правами.

Области применения:

Сверление, прорезание выемок, процесс резки происходит на высокой скорости. Может обрабатывать 3000м за 8 часов ( +/-300 окон)

Общие характеристики:

• Полная совместимость при работе со всеми программами оконного производства и оптимизации.
• Двойной 3-х осный станок с ЧПУ может выполнять разные операции с четырех сторон ПВХ-профилей: маркировка, выемка замочных скважин, отверстий для петель, ручек и т.д. copy routing for water slot milling
• фрезеровка канала под гнездо замочной скважины за одну операцию
• 12 быстрорежущих воздухоохлаждаемых инструмента на выбор в зависимости от задач производства
• три режущих элемента под углом 45°, 135° и 90°
• трехосный держатель профиля
• автоматический захват профиля
• автоматическое определение длины профиля
• на конвейер для подачи профиля возможна установка профилей длиной от 500мм-6500мм
• 3 видеокамеры которые транслируют работу обрабатывающего центра на экран управления
• система автоматической смазки
• высокоточная система передвижения профиля
• конвейер для удаления стружки
• удаленный доступ и поддержка через интернет

МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

3-осный воздухоохлаждаемый шпиндель, управляемый серводвигателем; 2 обрабатывающих блока, 12 быстрорежущих инструментов по выбору заказчика. Максимальная производительность достигается с помощью трех 500-милиметровых зафиксированных режущих устройств, которые режут под углом 45°, 90° и 135°.

ДВОЙНАЯ ФРЕЗЕРОВКА С 12-Ю ДВИГАТЕЛЯМИ

В зависимости от потребностей производства на четырех сторонах профиля могут выполняться различные работы: выемка отверстий для шпингалетов, тройное сверление, маркировка,  barrel and arm area, обработка дверных петель и сброс воды.

Технические характеристики

• Подача питания : 380-400 В, 3-ф, 50-60 Гц
• Всего кВт : 22 кВт
• Двигатель кВт : 2,2 кВт
• Расход воздуха : 950 л/мин
• Давление воздуха : 6-8 бар

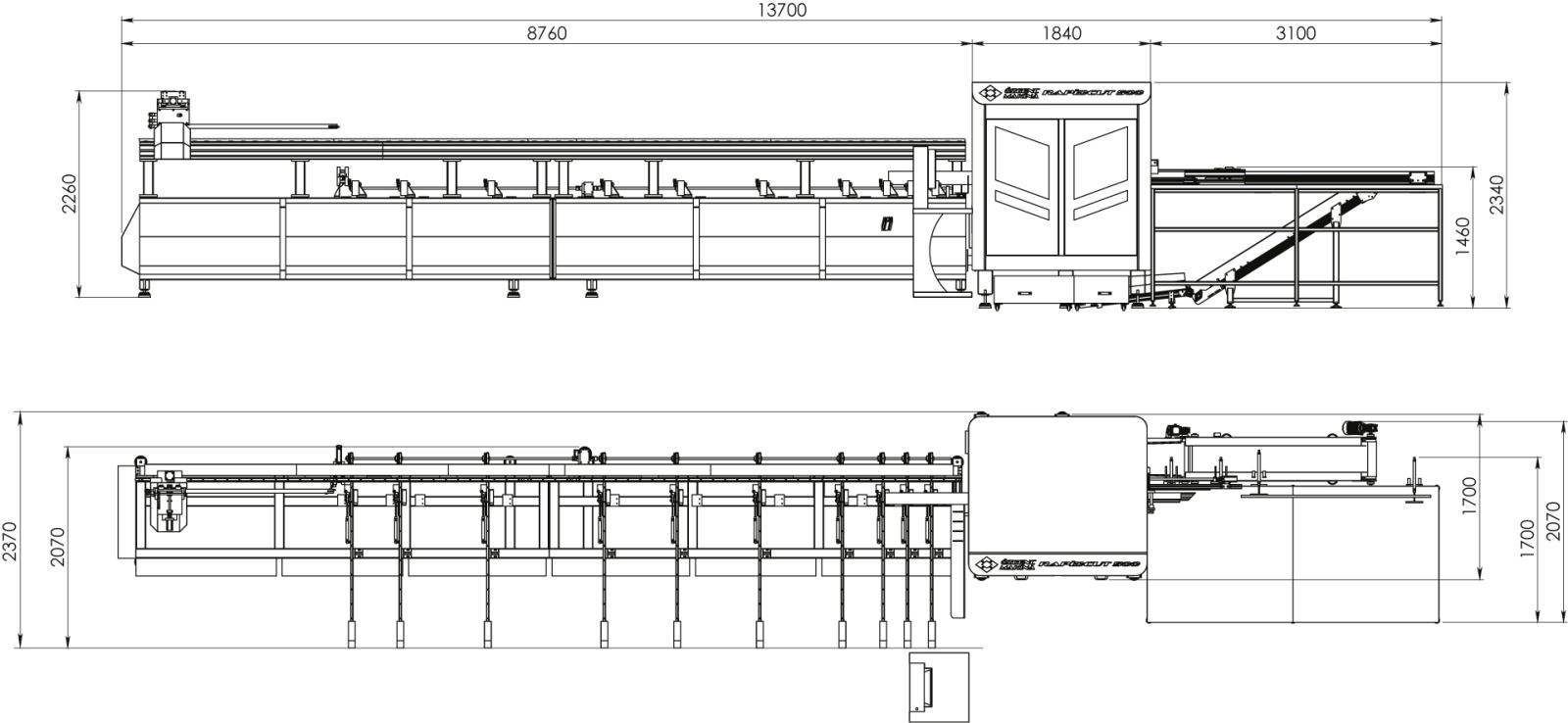

• Высота станка : 2300 мм
• Длина станка : 14150 мм
• Ширина станка : 2300 мм
• Вес станка : 4700 кг
• Макс. толщина профиля : 130 мм
• Макс. высота профиля: 150 мм
• Мин. толщина профиля: 30 мм
• Мин. высота профиля : 35 мм
• Кол-во используемых дисковых пил : 3
• Мин. длина загруженного профиля: 6500 мм
• Мин. длина рабочего профиля : 370 мм
• Макс. длина рабочего профиля : 6470 мм
• Внешний диаметр пилы: Ø500
• Внутренний диаметр пилы: Ø30
• Толщина пилы : 4,2 мм
• Кол-во зубьев : 120
