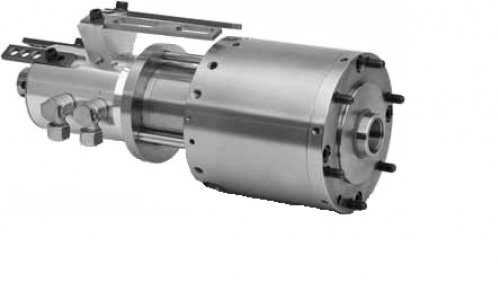

ZHVD-DFR SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Специальный цилиндр для мембраны KOMBI патрона.
Вращающийся гидроцилиндр, 2 поршня. До 60 бар.
- 1 поршень - для привода мембраны.
- 1 поршень - для осевого зажима.
- Центральное отверстие для воздуха/СОЖ, 1 или 2 компонента, контроль хода поршня через 2x линейный датчик положения.
Технические данные:
| рабочая поверхность поршня | давление мин/макс бар |
макс.частота вращения об/мин |
расход масла при 30-50 °C дм3/мин |
масса цилиндра кг |
момент инерции кгм |
масса вращ. муфты 1 компонент кг |
масса вращ. муфты 2 компонента кг |
|||
| осевые пальцы (K1) | мембрана (K2) | |||||||||
| A толкать cм² |
B тянуть cм² |
C толкать cм² |
D тянуть cм² |
|||||||
| 17,6 | 30,6 | 40,6 | 39,2 | 3-60 | 4000 | 3,0 | 25 | 0,065 | 0,4 | 1,5 |
