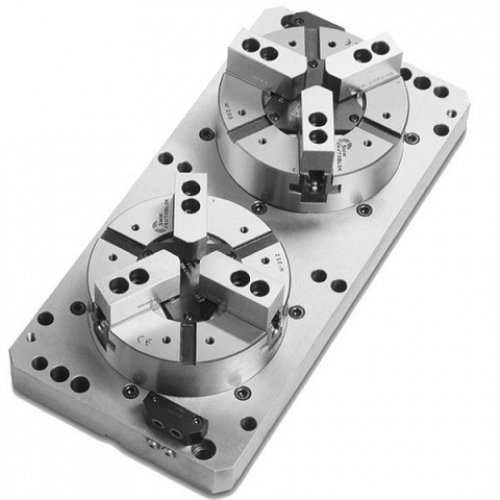

M4-PB SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Фиксатор с четырьмя патронами. Ø 130 - 315 мм.
Фиксирующий узел с несколькими пневматическими патронами.
Встроенные пневмоцилиндры: 2 и 3 кулачка.
Технические данные:
| SMW-AUTOBLOK тип | M2-PB 130 M4-PB 130 |
M2-PB 165 M4-PB 165 |
M2-PB 210 M4-PB 210 |
M2-PB 250 M4-PB 250 |
M2-PB 315 M4-PB 315 |
||||||||||||||||||||||||||||
| радиальный ход кулачка | mm | 3,2 | 3,6 | 4,4 | 5 | 6,3 | |||||||||||||||||||||||||||
| радиальный ход кулачка PBL-D2 (2 кулачка)* | mm | 6 | 6,8 | 8,4 | 9,7 | 12 | |||||||||||||||||||||||||||
| рабочая поверхность поршня | cm² | 82 | 143 | 236 | 358 | 548 | |||||||||||||||||||||||||||
| макс. рабочее давление | bar | 7 | 7 | 7 | 7 | 7 | |||||||||||||||||||||||||||
| усилие зажима патронов при 6 бар | kN | 14 | 24 | 42 | 64 | 98 | |||||||||||||||||||||||||||
| усилие зажима патронов при 6 бар PBL-D2 (2 кулачка)* | kN | 9 | 16 | 26 | 39 | 60 | |||||||||||||||||||||||||||
| M2-PB масса (без накладных кулачков) | kg | 29,5 | 49 | 83 | 121 | 172 | |||||||||||||||||||||||||||
Размеры M4-PB
| SMW-AUTOBLOK тип | M4-PB 130 | M4-PB 165 | M4-PB 210 | M4-PB 250 | M4-PB 315 | |||||||
| диаметр патрона | A | mm | 135 | 170 | 215 | 260 | 315 | |||||
| B | mm | 398 | 449 | 549 | 649 | 749 | ||||||
| C | mm | 400 | 460 | 585 | 660 | 780 | ||||||
| D | mm | 107,5 | 131 | 155 | 175 | 205 | ||||||
| E | mm | 185 | 223 | 275 | 310 | 370 | ||||||
| F | mm | 200 | 225 | 275 | 325 | 375 | ||||||
| H | mm | 89 | 100 | 117 | 127 | 141 | ||||||
| крепежные отверстия Ø | M | mm | 17 | 17 | 17 | 17 | 17 | |||||
| отверстия под штифты Ø | N H8 | mm | 20 | 20 | 20 | 20 | 20 | |||||
| P1 | mm | -- | 50 | 50 | 50 | 50 | ||||||
| P2 | mm | 150 | 150 | 200 | 250 | 300 | ||||||
| P3 | mm | 50 | 50 | 50 | -- | -- | ||||||
| P5 | mm | 25 | 17,5 | 17,5 | 30 | 40 | ||||||
| P6 | mm | 350 | 460 | 550 | 600 | 700 | ||||||
| R1 | mm | 24 | 37 | 37 | 37 | 37 | ||||||
| R2 | mm | 150 | 175 | 225 | 275 | 325 | ||||||
| R3 | mm | 24 | 62 | 62 | 62 | 62 | ||||||
| R4 | mm | -- | 25 | 25 | 25 | 25 | ||||||
| R5 | mm | 24 | 12 | 12 | 12 | 12 | ||||||
| R7 | mm | 174 | 137 | 187 | 237 | 287 | ||||||
| S | mm | 14 | 18 | 18 | 18 | 18 | ||||||
| T | mm | 39 | 44 | 49 | 54 | 54 | ||||||
| V | mm | 6 | 6 | 6 | 6 | 6 | ||||||
| пневмоподводы | Z | дюйм | R1/4 " | R1/4 " | R1/4 " | R1/4 " | R1/4 " | |||||
