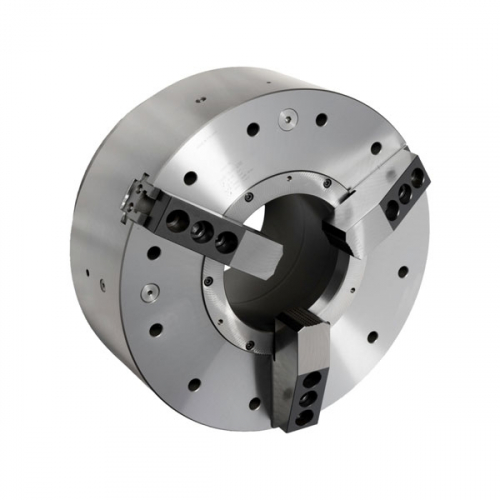

HYDL-S SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
- Механизированный патрон со встроенным гидроцилиндром Ø 400 - 800 мм.
- Длинный ход, дюймовое зубчатое соединение. 3 кулачка.
- Подача масла через стенку шпинделя.
Техические данные:
| тип | A mm |
G mm |
K mm |
R1 разжим mm |
U ход mm |
e mm |
f mm |
g mm |
j mm |
m mm |
n mm |
Z mm |
| HYDL-S 400 | 400 | 335 | 130 | 202 | 5,5 | 116 | 5 | 3,5 | 62 | M20 | 25,5 | 10 |
| HYDL-S 500 | 500 | 400 | 180 | 256 | 11 | 116 | 9 | 3,5 | 62 | M20 | 25,5 | 10 |
| HYDL-S 550 | 550 | 480 | 232 | 283 | 11,5 | 116 | 9 | 3,5 | 62 | M20 | 25,5 | 10 |
| HYDL-S 630 | 630 | 540 | 260 | 323 | 13,5 | 140 | 9 | 3,5 | 62 | M20 | 25,5 | 10 |
| HYDL-S 800 | 800 | 540 | 250 | 405 | 13,5 | 165 | 9 | 3,5 | 75 | M20 | 25,5 | 12 |
Размеры патронов с цилиндрическим креплением
| все типы размер | BF H6 mm |
CF mm |
CZ mm |
DF mm |
HF mm |
YF mm |
TF mm |
aF град. |
| Ø 400 | 200 | 280 | 235 | 17 | 190 | 5 | 20 | 65° |
| Ø 500 | 300 | 350 | 330,2 | 17 | 185 | 6 | 20 | 65° |
| Ø 550 | 380 | 420 | 430 | 21 | 198 | 6 | 24 | 65° |
| Ø 630 | 380 | 463,6 | 463,6 | 27 | 210 | 6 | 24 | 65° |
| Ø 800 | 380 | 463,6 | 463,6 | 27 | 220 | 6 | 24 | 65° |
Размеры патронов с креплением по ISO-A
| все типы размер | BA J4 mm |
CA mm |
DA mm |
HA mm |
aA град. |
ZA mm |
| Ø 400 A8 | 139,719 | 171,4 | 17 | 220 | 45° | 10 |
| Ø 400 A11 | 196,869 | 235 | 21 | 220 | 45° | 10 |
| Ø 500 A11 | 196,869 | 235 | 21 | 220 | 45° | 10 |
| Ø A15 | 285,775 | 330,2 | 25 | 225 | 85° | 12 |
| Ø A15 | 285,775 | 330,2 | 25 | 235 | 85° | 12 |
| Ø 630 A15 | 285,775 | 330,2 | 25 | 250 | 85° | 12 |
| Ø 630 A20 | 412,775 | 463,6 | 27 | 230 | 85° | 12 |
| Ø 800 A20 | 412,775 | 463,6 | 27 | 240 | 85° | 12 |
