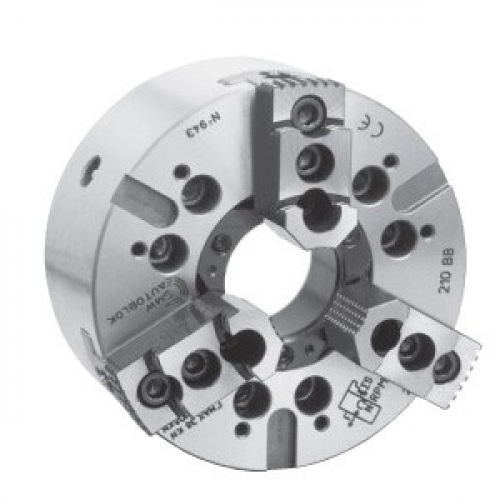

BH-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецензионные механизированные патроны. Дюймовое зубчатое соединение.

Увеличенное проходное отверстие: 2, 3 и 4 кулачка. Ø 130 - 450 мм.

Технические данные:

SMW-AUTOBLOK тип		BH-D 130		BH-D 165			BH-D 210			BH-D 250			BH-D 315			BH-D 400		BH-D 450
количество кулачков		2 3		2 3 4			2 3 4			2 3 4			2 3 4			3 4		3 4
проходное отверстие	mm	32		46			52			66			95			118		118
радиальный ход кулачка	mm	3,2		3,2			4			5			5			6,5		6,5
осевой ход клина	mm	15		15			19			24			24			31		31
макс. тяговое усилие	kN	15	22	17	25	25	25	38	38	34	50	50	40	60	60	70	70	70	70
макс. усилие зажима	kN	42	60	48	70	70	72	110	110	98	145	145	115	175	175	210	210	210	210
мaкс. частота вращения	об/мин	7000	7000	6000	6000	5000	5000	5000	4300	4000	4000	3400	3200	3200	2700	2500	2000	2000	1700
масса (без накл. кулачков)	kg	5		9,5			19			30			46			86		135
мoмент инерции	kg . m²	0,012		0,036			0,12			0,27			0,62			2		3,5
приводной цилиндр		SIN-S85/100		SIN-S100			SIN-S100/125			SIN-S125/150			SIN-S125/150			SIN-S150/175		SIN-S150/175
		VNK 70-37		VNK 102-46			VNK 130-52			VNK 150-67			VNK 225-95			VNK320-127		VNK320-127

SMW-AUTOBLOK тип		BH-D 130		BH-D 165		BH-D 210		BH-D 250			BH-D 315			BH-D 400		BH-D 450
тип крепления		Z115 A4		Z140 A5		Z170 A6		Z220 A6			Z300 A8			Z300 A11		Z300 A11
A	mm	130		165		210		254			315			390		450
BF/BA H6	mm	115	63,513	140	82,563	170	106,375	220	106,375	139,719	300	139,719	196,869	300	196,869	300	196,869
C	mm	82,6		104,8		133,4		171,4	–––	171,4	235	–––	235	235		235
CA	mm	–––	–––	–––	–––	–––	–––	–––	133,4	–––	–––	171,4	–––	–––	–––	–––	–––
D	mm	11,5		11,5		13,5			13,5	17		21	21	21		21
E	mm	43,5		()()		67		78			111			143		143
Fmax	mm	M38 x 1.5		()()		M60 x 1.5		M72 x 1.5			M102 x 2			M130 x 2		M130 x 2
g	mm	16		20		20		25			25			70		70
HF/HA	mm	67	75	77	87	92	104	105	124	119	111	136	127	128	143	128	143
K	mm	32		46		52		66			95			118		118
L	mm	51		61		66		59			33			101		101
m	mm	M35 x 1.5		M48 x 1.5		M54 x 1.5		M68 x 2			M98 x 2			M120 x 2		M120 x 2
патрон открыт	mm	66,5		84,5		105,5		127,5			158			195		225
ход кулачка	mm	3,2		3,2		4		5			5			6,5		6,5
W1/W2W	mm	–/14		18/16		20/18		20/20			23/23			33/35		33/35
X1/X2	mm	–/6		11.05.18		11.05.18		11.06.18			12.07.18			19/17		19/17
YF/YA	mm	5	13	5	15	5	17	5	24	19	5	30	21	6	21	6	21
max./min. Z	mm	15/0		15/0		19/0		24/0			24/0			31/0		31/0
зубчатое соед.	дюйм	1/16 ” x 90°		1/16 ” x 90°		1/16 ” x 90°		1/16 ” x 90°			1/16 ” x 90°			3/32 ” x 90°		3/32 ” x 90°
E	mm	39		49,5		66		77,5			93			116,5		146,5
f	mm	2		3		3		4			4			5		5
g	mm	2,5		2,5		2,5		3,5			3,5			3,5		3,5
j	mm	30		33		38		45			45			62		62
k1	mm	10		10		11		12			12			14		14
l1	mm	16		16,5		23		30			30			34		34
max./min. l2	mm	32/23		41/24		56/33		62/43			78/43			90/49		120/49
m	mm	M8		M10		M12		M16			M16			M20		M20
n h8	mm	12		14		17		21			21			25,5		25,5
p	mm	52		65		80		102			100			150		150
q	mm	30		36		45		60			60			80		80
r	mm	M6		M8		M8		M10			M10			M12		M12
s H12	mm	12		16		16		16			20			20		20
t	mm	5		5		5		5			5			5		5
