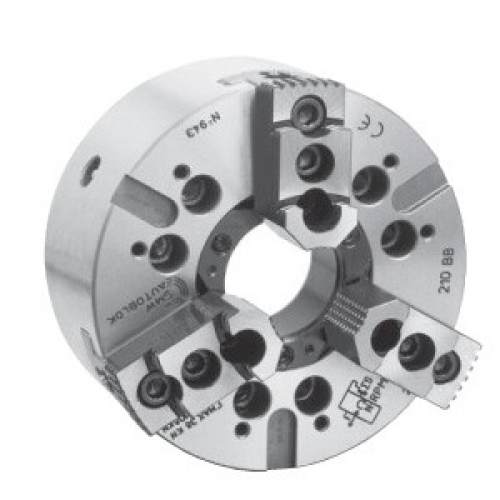

BH-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)

BH-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецензионные механизированные патроны. Метрическое зубчатое соединение.

Увеличенное проходное отверстие: 2, 3 и 4 кулачка. Ø 130 - 450 мм.

Технические данные:

SMW-AUTOBLOK тип											BH-M 130				BH-M 165							BH-M 210						BH-M 250			BH-M 315			BH-M 400		BH-M 450
количество кулачков											2 3				2 3 4							2 3 4						2 3 4			2 3 4			3 4		3 4
проходное отверстие								mm			32				46							52						66			95			118		118
радиальный ход кулачка								mm			3,2				3,2							4						5			5			6,5		6,5
осевой ход клина								mm			15				15							19						24			24			31		31
мaкс. тяговое усилие								kN			15		22		17			25		25		25				38	38	34	50	50	40	60	60	70	70	70	70
мaкс. усилие зажима								kN			42		60		48			70		70		72				110	110	98	145	145	115	175	175	210	210	210	210
мaкс. частота вращения								об/мин			7000		7000		6000			6000		5000		5000				5000	4300	4000	4000	3400	3200	3200	2700	2500	2000	2000	1700
мaсса (без накл. кулачков)								kg			5				9,5							19						30			46			86		135
мoмент инерции								kg . m²			0,012				0,036							0,12						0,27			0,62			2		3,5
приводной цилиндр											SIN-S85/100				SIN-S100							SIN-S100/125						SIN-S125/150			SIN-S125/150			SIN-S150/175		SIN-S150/175
											VNK 70-37				VNK 102-46							VNK 130-52						VNK 150-67			VNK 225-95			VNK320-127		VNK320-127

SMW-AUTOBLOK тип				BH-M 130		BH-M 165		BH-M 210			BH-M 250					BH-M 315			BH-M 400		BH-M 450
тип крепления				Z115 A4		Z140	A5	Z170 A6			Z220 A6 A8					Z300 A8 A11			Z300 A11		Z300 A11
A		mm		130		165		210			254					315			390		450
BF/BA H6		mm		115	63,513	140	82,563	170		106,375	220			106,375	139,719	300	139,719	196,869	300	196,869	300	196,869
C		mm		82,6		104,8		133,4			171,4			–––	171,4	235	–––	235	235		235
CA		mm		–––	–––	–––	–––	–––		–––	–––			133,4	–––	–––	171,4	–––	–––	–––	–––	–––
D		mm		11,5		11,5		13,5						13,5	17		17	21	21		21
E		mm		43,5		(*)		67			81					111			143		143
Fmax		mm		M38 x 1.5		(**)		M60 x 2			M75 x 2					M100 x 2			M130 x 2		M130 x 2
G		mm		16		20		20			25					25			70		70
HF/HA		mm		67	75	77	87	92		104	105			124	119	111	136	127	128	143	128	143
K		mm		32		46		52			66					95			118		118
L		mm		51		61		66			59					33			101		101
M		mm		M35 x 1.5		M48 x 1.5		M54 x 1.5			M68 x 2					M98 x 2			M120 x 2		M120 x 2
патрон открыт		mm		66,5		84,5		105,5			127,5					158			195		225
ход кулачка		mm		3,2		3,2		4			5					5			6,5		6,5
W1/W2		mm		–/14		18/16		20/18			33/38					33/40			33/35		33/35
X1/X2		mm		–/6		11.05.18		11.05.18			24/24					24/24			19/17		19/17
YF/YA		mm		5	13	5	15	5		17	5			24	19	5	30	21	6	21	6	21
max./min. Z		mm		15/0		15/0		19/0			24/0					24/0			31/0		31/0
зубчатое соед.		mm		1.5 x 60°		1.5 x 60°		1.5 x 60°			1.5 x 60°					1.5 x 60°			1.5 x 60°		1.5 x 60°
E		mm		39		49,5		66			77,5					93			116,5		146,5
f		mm		2		3		3			4					4			5		5
G		mm		2,5		2,5		2,5			3,5					3,5			3,5		3,5
j		mm		30		33		38			45					45			62		62
k1		mm		10		10		11			12					12			14		14
l1		mm		16		20		25			30					30			34		34
max./min. L2		mm		32/23		41/24		56/33			62/43					78/43			90/49		120/49
M		mm		M8		M10		M12			M12					M16			M20		M20
n h8		mm		12		12		14			16					21			22		22
p		mm		52		65		80			102					100			150		150
q		mm		30		36		45			60					60			80		80
r		mm		M6		M8		M8			M10					M10			M12		M12
s H12		mm		12		16		16			16					20			20		20
t		mm		5		5		5			5					5			5		5
