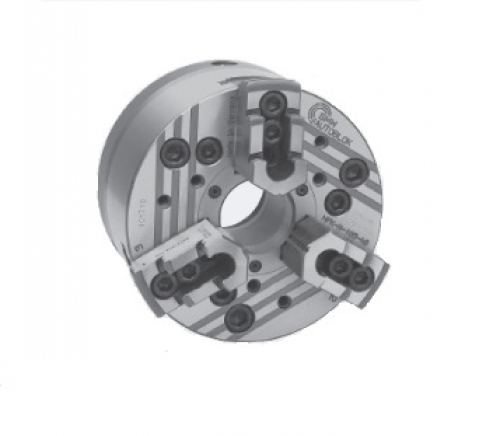

HFKN-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецензионные механизированные патроны. Метрическое зубчатое соединение.

Большое проходное отверстие, клинореечная конструкция, 3 кулачка.

Ø 110 - 500 мм.

Технические данные:

тип HFKN-D тип HFKN-M		110-32 110-32		165-46 165-46			210-52 210-52			260-72 260-72				315-91 315-91				400-128 400-128				500-155 500-155
тип крепления	размер	Z100	A4	Z140	A5	A6	Z170	A6	A8	Z170	Z220	A6	A8	Z220	Z300	A8	A11	Z300	Z380	A11	A15	Z380	A11	A15
	A	115		165			215			260				315				400				500
	B	64	75	90	105	107	102	119	121	119	119	136	138	127	127	146	148	143	143	164	166	157	178	180
	C	68,1	77,5	92,5	107,5	109,5	105	122	124	122	122	139	141	130	130	149	151	148	148	169	171	162	183	185
H6	D	100	63,51	140	82,57	106,39	170	106,39	139,73	170	220	106,39	139,73	220	300	139,73	196,88	300	380	196,88	285,77	380	196,88	285,77
	F	46		67			85			107				134				180				207
резьбовое кольцо/глубина резьбовое кольцо	G1	***		***			M60 x 1.5/16			M80 x 2/20				M100 x 2/22				M138 x 2/22				M165 x 2/25
резьба поршня/глубина резьба поршня	G2	M38 x 1.5/15		M60 x 1.5/18			M75 x 2/19			M95 x 2/23				M120 x 2/25				M160 x 2/25				M185 x 2/28
ход поршня	K	9		15			19			23				23				30				32
max.	l	10,5	21,5	15	30	32	19	36	38	23	23	40	42	23	23	42	44	32	32	53	55	33	54	56
	M	32		46			52			72				91				128				155
окружность крепежа	N	82,6		104,8	104,8	133,4	133,4	133,4	171,4	133,4	171,4	133,4	171,4	171,4	235	171,4	235	235	330,2	235	330,2	330,2	235	330,2
крепежные болты	O	M10		M10	M10	M12	M12	M12	M16	M12	M16	M12	M16	M16	M20	M16	M20	M20	M24	M20	M24	M24	M20	M24
	P1	100		120			168			210				268				330				430
	P2	65		90			110			130				155				200				220
	Q	118		167			219			264				319				408				508
резьбовое отв/глубина	R1	M6/12		M8/16			M10/20			M10/20				M10/20				M12/18				M16/25
резьбовое отв/глубина	R2	M6/12		M8/16			M10/20			M10/20				M10/20				M12/18				M12/18
	S	6		6			6			6				6				8				8
	A	20		32			40			45				50				60				60
f7	B	8 (g6)		14			17			21				21				25,5				25,5
	C	34		47,5			69			75				92,5				115				150
	g	28,5		39			58,5			65,5				74				100				136
болт DIN 912 12.9	K	M6		M10			M12			M16				M16				M20				M20
min.	l	12		16			22			28				30				35				35
min.	M	2		5			6			8				8				10				10
HFKN-D дюйм. зубч. Соед.	t	1/16 ” x 90°°		1/16 ” x 90°			1/16 ” x 90°			1/16 ” x 90°				1/16 ” x 90°				3/32 ” x 90°				3/32 ” x 90°
HFKN-M метр. зубч. Соед.	t			1.5 x 60°			1.5 x 60°			1.5 x 60°				1.5 x 60°				3 x 60°				3 x 60°
HFKN-C пазовое соед.		S08 N08
	°	60		40			60			60				60				60				60
	°	60		60			60			45				45				60				60
ход кулачка	mm	2,4		4			5,0			6,1				6,1				8,0				8,0
макс. действующее усилие	kN	20		35			53			70				95				125				125
макс. общее ус. зажима	kN	40		70			100			140				190				250				250
макс. частота вращения	об/мин	8500**		7000**			6300			5000				4200				3200				2600
вес без кулачков	kg	4,4	4,7	14	15	15	24	26	26	40	40	43	43	63	63	66	66	111	111	116	116	225	231	231
момент инерции	kgm²	0,007		0,06			0,11			0,38				0,85				2,5				6,5
закрытый цилиндр	Tип	SIN-S 85		SIN-S 100/125			SIN-S 125/150			SIN-S 150/175				SINS 150/175/200				SIN-S 175/200				SIN-S 175/200
полый цилиндр	Tип	VNK 70-37		VNK 102-46			VNK 130-52			VNK 170-77				VNK 225-95				VNK 320-127				VSG 450-165

Обзор заказа HFKN-M (метрическое зубчатое соединение, размер 110 - пазовое)
HFKN-M с мягкими накладными кулачками AWB-M
AWB-M	размер тип крепления	HFKN-C 110-32	HFKN-M 165-46	HFKN-M 210-52	HFKN-M 260-72	HFKN-M 315-91	HFKN-M 400-128	HFKN-M 500-155
центрир. поясок малый		- -	- -	- -	Z 170 090360	Z 220 090364	Z 300 090368	Z 300 090372
	центрир. поясок большой	Z 100 065466	Z 140 090354	Z 170 090357	Z 220 090361	Z 300 090365	Z 380 090369	Z 380 090373
	A 04	065467	-	-	-	-	-	-
	A 05	-	090355	-	-	-	-	-
■ мягкие накладные кулачки AWB-M	A 06	-	090356	090358	090362	-	-	-
■ 1 компл. (6 шт) сухарей с болтами	A 08	-	-	090359	090363	090366	-	-
■ ключ	A 11	-	-	-	-	090367	090370	090374
	A 15	-	-	-	-	-	090371	090375

HFKN-D ДЮЙМОВОЕ зубчатое соединение	HFKN-M МЕТРИЧЕСКОЕ зубчатое соединение
MHB-D (дюймовое зубчатое соединение)		патрон	HFKN-D 110	HFKN-D 165	HFKN-D 210	HFKN-D 260	HFKN-D 315	HFKN-D 400	HFKN-D 500
каленые оборотные тип кулачка			MHB-D	MHB-D	MHB-D	MHB-D	MHB-D	MHB-D	MHB-D
накладные кулачки		ид. No.	007076	12081636	12082036	12083036	12083036	12084546	12084546
зубчатое соединение			1/16 ” x 90°	1/16 ” x 90°	1/16 ” x 90°	1/16 ” x 90°	1/16 ” x 90°	3/32 ” x 90°	3/32 ” x 90°
		B	20	34	40	45	45	60	60
H			31	39	45	56	56	75	75
		L	48	65	82	105	105	140	140
T			7	10	10,5	13,5	13,5	32	19
		N	8	14	17	21	21	25,5	25,5
a			9,5	18	19	26	26	38	38
		b	12	16	23	30	30	38	38
c			12	16	23	30	30	38	38
		кг/шт	0,35	0,9	1,71	2,85	2,85	7,5	7,5

диапазон зажима		A1		15-75	10-100	15-115	25-170	40-205	80-320
A2				-	-	-	-	-	-
		A3		62-120	62-150	100-205	115-265	160-330	220-450
A4				110-175	140-230	185-285	200-350	260-420	320-560
		J1		65-125	65-150	75-165	90-225	120-285	180-410
J2				115-175	135-230	150-250	160-310	220-385	280-510
		J3		145-210	180-265	225-325	235-380	330-480	370-670

MHB-M (мeтрическое зубчатое соединение)	патрон		HFKN-M 165	HFKN-M 210	HFKN-M 260	HFKN-M 315	HFKN-M 400	HFKN-M 500
каленые оборотные тип			MHB-M	MHB-M	MHB-M	MHB-M	MHB-M	MHB-M
	ид. No.		12081627	12082127	12082627	12083037	on requeston request	on requeston request
зубчатое соединение		С	1.5 x 60°	1.5 x 60°	1.5 x 60°	1.5 x 60°	3 x 60°	3 x 60°
	B		34	40	45	45	55	55
H			39	45	56	56	73	73
	L		67	86	100	105	145	145
T			10	10,5	15,5	13,5	32	32
	N		12	14	16	21	25,5	25,5
a			14	19	23	26	46	46
	b		20	23	30	30	38	38
c			20	23	30	30	38	38
	кг/шт		0,9	1,8	2,55	2,85	6,7	6,7

диапазон зажима	A1		15-75	10-100	15-115	25-170	40-190	80-320
A2			-	-	-	-	85-235	125-365
	A3		62-120	62-150	100-205	115-265	-	-
A4			110-175	140-230	185-285	200-350	270-420	320-560
	J1		65-125	65-150	75-165	90-225	150-300	180-420
J2			115-175	135-230	150-250	160-310	-	-
	J3		145-210	180-265	225-325	235-380	330-480	370-610

■ сухари ■ смазка					HFKN-D ДЮЙМОВОЕ зубчатое		HFKN-M МЕТРИЧЕСКОЕ зубчатое
NST сухари	патрон	HFKN 110	HFKN 165	HFKN 210	HFKN 260	HFKN 315	HFKN 400	HFKN 500
для HFKN-D патрона			NST	NST	NST	NST	NST	NST
	ид. No.		035958	034245	034197	034197	014812	014812
N			14	17	21	21	25,5	25,5
	H		18,5	20,5	26,5	26,5	29	29
h			6,5	7,5	10	10	11	11
	винт под 6-гранник DIN 912-12.9		M10 x 20	M12 x 25	M16 x 35	M16 x 35	M20 x 40	M20 x 40
момент затяжки Md max. (Nm)			50	70	150	150	300	300
NSTE сухари	патрон	HFKN 110	HFKN 165	HFKN 210	HFKN 2600	HFKN 315	HFKN 400	HFKN 500
для HFKN-D патрона			NSTE	NSTE	NSTE	NSTE	NSTE	NSTE
	ид.No.	038265	73061650	73062150	73063050	73063050	081817	081817
N		8	14	17	21	21	25,5	25,5
	H	13,5	18,5	20,5	26,5	26,5	29	29
h		5,0	6,5	7,5	10	10	11	11
	a	5	8	10	13	13	16	16
b		12	16	23	30	30	35	35
	винт под 6-гранник DIN 912-12.9	M6 x 20	M10 x 20	M12 x 25	M16 x 35	M16 x 35	M20 x 40	M20 x 40
момент затяжки Md max. (Nm)		16	50	70	150	150	300	300
NSTE сухари для	патрон	HFKN 110	HFKN 165	HFKN 210	HFKN 260	HFKN 315	HFKN 400	HFKN 500
метрических “М” тип сухаря			NSTE-M	NSTE-M	NSTE-M	NSTE-M	NSTE-M	NSTE-M
	ид. No.		73061602	73062101	73062501	73063050	081817	081817
накладных кулачков N			12	14	16	21	25,5	25,5
	H		18,5	20,5	26,5	26,5	29	29
h			6,5	7,5	10	10	11	11
	a		8	10	13	13	16	16
b			20	25	30	30	35	35
	винт под 6-гранник DIN 912-12.9		M10 x 20	M12 x 25	M12 x 35	M16 x 35	M20 x 40	M20 x 40
момент затяжки Md max. (Nm)			50	70	70	150	300	300
