Главная Станочная оснастка Токарный патрон SMW-AUTOBLOK Прижимные, компенсирующие и индексные патроны. Патроны для валов и патроны с наклонными пальцами ACS SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Следующий товар

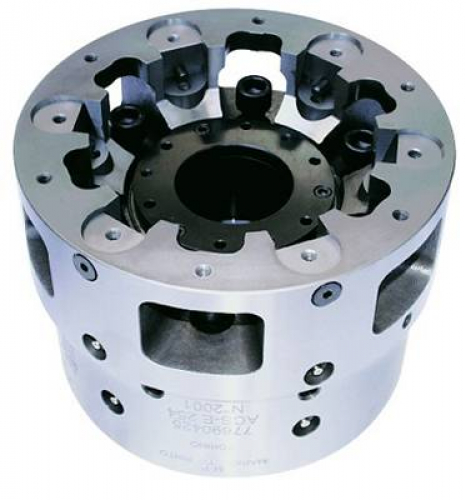

ACS SMW-AUTOBLOK (СМВ-АВТОБЛОК)

ACS SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Самоцентрирующие патроны с наклонными пальцами.

Прижимные патроны. ø 130 - 254 mm.

ACS-E: с внешним зажимом.

ACS-I: с внутренним зажимом.

3 и 6 кулачков (только ACS-E).

Технические данные:

SMW-AUTOBLOK тип				ACS-E 3 130			ACS-E 3 145			ACS-E 3 170		ACS-E 3 200	ACS-E 3 220	ACS-E 3 254
ход кулачка mm				2,6			2,6			2,6		2,6	3,2	4
ход поршня mm				10			10			10		10	12	15
приводное усилие kN				10			15			15		20	25	25
усилие зажима kN				25			36			36		50	63	63
частота вращения об/мин				7000			6500			5500		5000	4500	4000
масса kg				12			14			17		30	35	50
момент инерции kg.m²				0,02			0,03			0,06		0,16	0,21	0,35
диапазон зажима min.				10			20			30		30	50	90
диапазон зажима max.				50			70			95		100	125	165

приводной цилиндр				SIN-S 70			SIN-S 70			SIN-S 85		SIN-S 100	SIN-S 125	SIN-S 125
				SIN-S 85			SIN-S 85			SIN-S 100		SIN-S 125	SIN-S 150	SIN-S 150
ид. No. патрона				77690113			77690114			77690117		77690120	77690122	77690125
ид. No. необработанных кулачков				69761310			69761410			69761710		69762010	69762210	69762210

SMW-AUTOBLOK тип ACS-E 3											130	145		170	200	220	254
тип крепления											ISO-A4 FL 115	ISO-A4 FL 115		ISO-A5 FL 140	ISO-A6 FL 170	ISO-A6 FL 170	ISO-A8 FL 220
								A/A1			130/130	145/130		170/155	200/185	220/185	254/235
								Ba			63,513	63,513		82,563	106,375	106,375	139,719
								Bf			115	115		140	170	170	220
								c			82,6	82,6		104,8	133,4	133,4	171,4
								d			3x11	3x11		3x11	6x13	6x13	6x17
								e			64	64		65	75	75	91
								f			––	16		20	20	30	70
								g			––	40		65	54	68	107
								H max.			130	130		140	179	183	198,5
								Ha			125	125		135	174	177	191
								Hf			112	112		120	157	160	172
								I			20	20		20	–	–	–
								L			55	75		98	102	126	167
								M			20	20		20	30	30	30
								N min/max			33.7/36.3	43.7/46.3		56.2/58.8	63.7/66.3	73.4/76.6	93/97
								O			26,5	26,5		26,5	32	33	34
								P			30	29		29	55	50,5	40
								Q			–	5		5	7	7	65,5
								R			18	18		4,5	4,5	3,5	2
								S			6xM6	6xM6		6xM6	6xM8	6xM8	6xM8
								S1			–	3xM5		6xM5	6xM6	6xM6	6xM6
								T			115	115		145	175	190	226
ход								U			2,6	2,6		2,6	2,6	3,2	4
ход								Z			10	10		10	10	12	15
								X			41,3	41,3		52,4	–	–	–
								a			36	36		48	48	48	48
								b			29	29		39	39	39	39
								c			M28x1.5	M28x1.5		M38x1.5	M38x1.5	M38x1.5	M38x1.5
								d			20	20		20	25	25	25
								e			14	14		14	18	18	18
								f			6	6		6	7	7	7
								g			12	12		12	16	16	16
								h			–	–		–	9	9	9
								i			M6	M6		M6	M8	M8	M8
								m			3,5	3,5		3,5	3,5	3,5	3,5
								n			7,5	7,5		7,5	10	10	10
								n1			6,5	6,5		6,5	8,5	8,5	8,5
								o			8,5	8,5		8,5	9	9	9
								y			12,5	14		32	32	32	32

SMW-AUTOBLOK тип				ACS-E 6 200			ACS-E 6 220 ACS-E 6 254
ход кулачка mm				2,6			3.2 4
ход поршня mm				10			12 15
приводное усилие kN				40			50 50
усилие зажима kN				100			125 125
частота вращения об/мин				5000			4500 4000
масса kg				30			35 50
момент инерции kg.m²				0,16			0.21 0.35
диапазон зажима min.				30			50 90
диапазон зажима max.				100			125 165
приводной цилиндр				SIN-S 100			SIN-S 125 SIN-S 125
				SIN-S 125			SIN-S 150 SIN-S 150
ид. No. патрона				77690420			77690422 77690425
ид. No. необработанных кулачков				69762040			69762240

тип ACS-E 6											200	220		254
тип крепления											ISO-A6 FL 170	ISO-A6 FL 170		ISO-A8 FL 220
									A		200	220		254
									A1		185	185		235
									Ba		106,375	106,375		139,719
									Bf		170	170		220
									C		133,4	133,4		171,4
									D		13	13		17
									E		75	75		91
									F		20	30		70
									G		54	68		107
									H max.		179	183		198,5
									Ha		174	177		191
									Hf		157	160		172
									L		102	126		167
									M		30	30		30
									N max.		66,3	76,6		97
									N min.		63,7	73,4		93
									O		32	33		34
									P		55	50,5		40
									Q		7	7		65,5
									R		4,5	3,5		2
									S		6xM6	6xM6		6xM6
									T		175	190		226
ход									U		2,6	3,2		4
ход									Z		10	12		15
									X		66,7	72		–

SMW-AUTOBLOK тип количество кулачков					ACS-I 130 3			ACS-I 160 3			ACS-I 200 3		ACS-I 240 3	ACS-I 240 6
ход кулачка		mm			2,6			4,4			4,4		4,4	4,4
ход поршня		mm			10			11			11		11	11
приводное усилие		kN			10			20			40		60	60
усилие зажима		kN			20			36			70		100	100
частота вращения		об/мин			7000			6000			5000		4000	4000
масса		kg			10			12			20		30	30
момент инерции		kg.m2			0,02			0,03			0,1		0,2	0,2
диапазон зажима		min.			65			92			110		144	144
диапазон зажима		max.			100			140			200		232	232
приводной цилиндр					SIN-S 70			SIN-S 85			SIN-S 100		SIN-S 125	SIN-S 125
					SIN-S 85			SIN-S 100			SIN-S 125		SIN-S 150	SIN-S 150
ид. No. патрона					77690613			77690616			77690620		77690624	77690624
ид. No. необработанных кулачков					69761360			69761660			69762060		69762490	69762490

MPT тип ACS-I											130	160		200	240
количество кулачков											3	3		3	6
тип крепления											ISO-A4 FL 115	ISO-A5 FL 140		ISO-A6 FL 170	ISO-A8 FL 220
									A/A1		130/130	160/150		200/170	240/210
									Ba		63,513	82,563		106,375	139,719
									Bf		115	140		170	220
									c		82,6	104,8		133,4	171,4
									d		11	11		13	17
									e		55	64,5		62	68,5
									g		59,5	85		103	136
									H max.		130	140,5		147,5	154,5
									Ha		125	135		142	149
									Hf		112	120		125	130
									i		90	120		140	170
									m		24	22		22	22
									N min/maxN min/max		19.2/21.8	26.8/31.2		36.3/40.7	52.8/57.2
									O		27,5	26,5		27	27
									P		67	75		80	85
									R		18	4		4	4
									S		M6	M6		M6	M8
									T		110	135		155	190
ход									U		2,6	4,4		4,4	4,4
ход									Z		10	11		11	11
									a		36	48		48	48
									b		29	39		39	39
									c		M28x1.5	M38x1.5		M38x1.5	M38x1.5
									d		20	23		23	23
									e		9,5	11,5		11,5	11,5
									f		4	4		4	4
									g		12	13		13	13
									h		–	6		6	6
									i		M6	M8		M8	M8
									m		3,5	3,5		3,5	3,5
									n		7,5	8,5		8,5	8,5
									n1		7,5	9		9	9
									y		14	14		32	32

SMW-AUTOBLOK тип			ACS-E 130		ACS-E 145		ACS-E 170	ACS-E 200	ACS-E 200	ACS-E 220	ACS-E 220	ACS-E 254	ACS-E 254
количество кулачков			3		3		3	3	6	3	6	3	6
A h6			20		20		20	30	30	30	30	30	30
B			20		20		20	25	25	25	25	25	25
C			30		35		40	50	50	50	50	50	50
D			3		3		3	3	3	3	3	3	3
E g6			6		6		6	7	7	7	7	7	7
F			13		13		13	15	15	15	15	15	15
G			M6		M6		M6	M8	M8	M8	M8	M8	M8
рек. диапазон зажима min.			10		20		30	30	30	50	50	90	90
рек. диапазон зажима max.			50		70		95	100	100	125	125	165	165
ид. No. необр.кул. (1 компл. = 3шт.)			69761310		69761410		69761710	69762010	69762040	69762210	69762240	69762210	69762240
ид. No. расточного кольца			69111310		69111410		69111710	69112040	69112040	69112240	69112240	69112540	69112540
