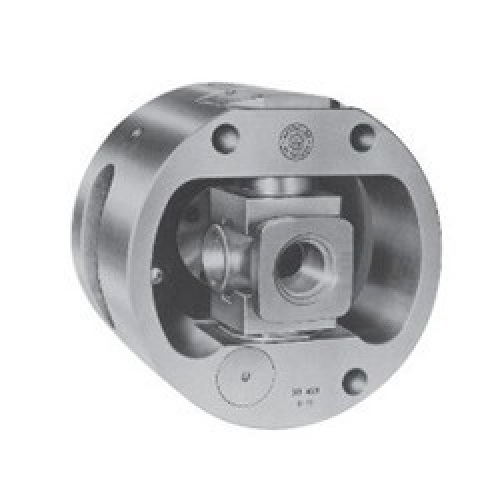

AXN SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Автоматический индексный патрон. Ø 210 - 850 мм.

Гидравлический зажим и индексирование деления 4 x 90° / 8 x 45° / 3 x 120° / 6 x 60° или специальное.

Герметичен, редкий ремонт, 2 кулачка.

Технические данные:

SMW-AUTOBLOK AXN	размеры	210	235	254	280	315	360	400	460	570	680	850
A	mm	210	235	254	280	315	360	400	460	570	680	850
B	mm	170	170	220	220	220	220	300	300	380	380	520
C	mm	133,4	133,4	171,4	171,4	171,4	171,4	235	235	330,2	330,2	463,6
D	mm	13	13	17	17	17	17	21	21	27	27	27
E	mm	70	70	73	73	84	84	99	99	122	122	142
F	mm	5,5	5,5	8,5	8,5	10,5	10,5	10,5	10,5	11	11	11
мaкс диам.вращения изделия. G	mm	184	206	228	250	275	315	350	410	490	600	750
мaкс осевое загрузочное окно G1	mm	175	197	216	240	261	301	333	394	466	576	730
мaкс диам.вращения изделия G2	mm	160	180	195	210	245	–––	–––	–––	–––	–––	–––
мaкс осевое загрузочное окно G3	mm	150	170	183	198	230	–––	–––	–––	–––	–––	–––
H	mm	187	194	214	227	249	263	291	321	435	485	570
I	mm	4	4	5	5	5	5	5	5	6	6	6
L	mm	42	42	45	45	52	52	70	70	100	100	100
m	mm	9	9	11	11	12	12	12	12	15	15	15
N	mm	3	3	6	6	7	7	10	10	10	10	10
O	mm	22	22	36	36	48	48	62	62	62	62	62
P	mm	36	36	42	42	50	50	58	58	85	85	95
Q	mm	95	102	112	125	136	150	170	200	270	320	385
max. R	mm	41,9	54,5	57	70	77	99,5	110	140	180	235	305
S	mm	12	12	14	14	18	18	18	18	19	19	19
T	mm	30	42,5	45	58	63	85,5	91	121	150	205	270
ход зажимного кулачка U	mm	15	15	17	17	23	23	30	30	40	40	55
V	mm	M6	M6	M8	M8	M10	M10	M10	M10	M10	M10	M10
H6 W	mm	12	12	18	18	22	22	22	22	50	50	50
Y	mm	16	16	16	16	18	18	18	18	25	25	25
Z	mm	28	28	32	32	29	29	24	24	50	50	60
A	mm	40	40	60	60	100	100	100	100	100	100	100
B	mm	17,5	17,5	26	26	45	45	42	42	42	42	42
C	mm	0,5	0,5	0,5	0,5	0,5	0,5	1	1	1	1	1
I	mm	28	28	35	35	40	40	40	40	90	90	90
m	mm	M5	M5	M6	M6	M8	M8	M8	M8	M10	M10	M10
H6 n	mm	12	12	18	18	22	22	22	22	22	22	22
поверхн. зажимного поршня	cm2	30	30	43	43	63,6	63,6	86,6	86,6	113	113	132
мaкс. давление	bar	45	45	45	45	45	45	45	45	45	45	45
допустимая частота вращения (1)	об/мин	4400	3800	3600	3400	2800	2400	2200	1800	1200	1000	700
момент инерции	kg.m²	0,16	0,27	0,47	0,88	1,45	2,05	3,4	6,4	12	29	115
масса зажимного кулачка (1)	kg	0,6	0,6	1,3	1,3	2	2	4	5	6	7	9
мaсса	kg	24	32	45	55	80	95	127	171	300	500	990
