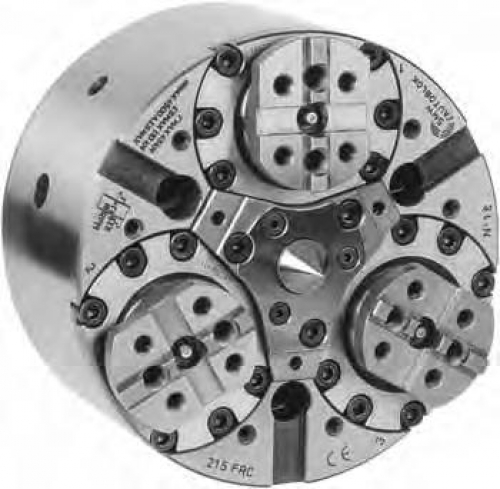

FRS SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Рычажные патроны. Плавающие кулачки. Ø 215 - 365 мм.

Большое проходное отверстие, пазовое соединение, герметичен, редкий ремонт.

Технические данные:

SMW-AUTOBLOK тип		FRS 215	FRS 285	FRS 365
угловой ход кулачка	град.	6°	6°	6°
радиальный ход кулачка на расстоянии h	mm	6,3	7,3	8,4
ход клина	mm	22	26	31
мaкс. тяговое усилие	kN	45	70	110
мaкс. усилие зажима на расстоянии h	kN	100	150	240
допустимая частота вращения	об/мин	4500	3500	2500
мaсса (без накладных кулачков)	kg	30	62	120
мoмент инерции (m.r²)	kgm²	0,17	0,65	2
приводные цилиндры		100 SIN-S	125 SIN-S	150 SIN-S
		125 SIN-S	150 SIN-S	200 SIN-S

SMW-AUTOBLOK тип			FRS 215	FRS 285	FRS 365
A		mm	215	285	365
BF H6		mm	170	220	300
C		mm	133,4	171,4	235
D		mm	M12	M16	M20
E		mm	50	73	79
f		mm	M42x1.5	M60x1.5	M68x2
G H8		mm	43	61	69
HF		mm	120	140	168
проходное отверстие	K	mm	40	60,5	60,5
K1		mm	--	65	75
L		mm	95	108	123
M		mm	--	19	23,8
N		mm	52	80	90
Rmed		mm	67	93	120
в середине хода - зажимное положение	S	mm	15,4	17,5	24,8
min./max.	S	mm	4/26	4/30	9/40
угловой ход кулачка	U°	mm	6°6°	6°6°	6°6°
радиальный ход на расстоянии h (1)	U	mm	6,3	7,3	8,4
W		mm	30	31	30
Z1		mm	11,4	13,5	15,8
Z2		mm	10,6	12,5	15,2
b		mm	22	28	34
e1		mm	37,5	46	50
e2		mm	33	41	50
f		mm	18	24	21
h		mm	38	42	46
j		mm	55	65	70
l1		mm	38	54	63,5
l2		mm	32	44	48
l3		mm	32	38	48
резьба/глубина	m1	mm	M12/16	M16/20	M16/20
резьба/глубина	m2	mm	M10/14	M12/19	M12/19
n h8		mm	7,94	12,7	12,7
01 H7		mm	12,68	19,03	19,03
p1		mm	80	117	150
q1		mm	45	60	80
резьба/глубина	r	mm	M8/17	M10/19	M12/22
s H8		mm	16	16	20
