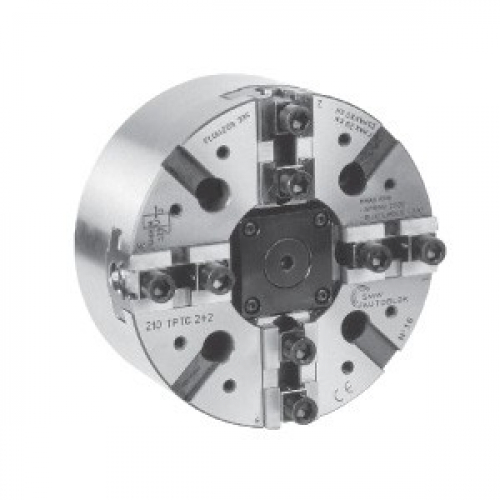

TPT-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецизионный механизированный патрон. Ø 210 - 400 мм.
Попарное независимое перемещение. Закрытый центр, пазовое соединение.
Технические данные:
| SMW-AUTOBLOK тип | TPT-C 210 | TPT-C 250 | TPT-C 315 | TPT-C 400 | |||||||||||
| количество кулачков | 2+2 | 2+2 | 2+2 | 2+2 | |||||||||||
| радиальный ход кулачка | mm | 4 | 5 | 5 | 7 | ||||||||||
| ход клина | mm | 19 | 24 | 24 | 33 | ||||||||||
| мaсса (без накладных кулачков) | kg | 21 | 32 | 48 | 102 | ||||||||||
| мoмент инерции (m.r²) | kgm2 | 0,12 | 0,27 | 0,64 | 1,95 | ||||||||||
| A Одноклиновой привод | |||||||||||||||
| макс.тяговое усилие (зажимной клин, кулачки 1 + 3) | kN | 29 | 39 | 45 | 60 | ||||||||||
| мaкс. зажимное усилие кулачки 1 + 3 (механизир.) | kN | 72 | 98 | 115 | 150 | ||||||||||
| макс. центрир. усилие кулачки 2 + 4 (пружина) | kN | 11 | 15 | 15 | 24 | ||||||||||
| допустимая частота вращения | об/мин | 2500 | 2400 | 2000 | 1500 | ||||||||||
| приводные цилиндры | тип | SIN-S 125 | SIN-S 125 | SIN-S 150 | SIN-S 150 | ||||||||||
| B Двухклиновой независимый привод | |||||||||||||||||
| макс. тяговое усилие (зажимной клин кулачки1 + 3) | kN | 25 | 34 | 40 | 50 | ||||||||||||
| мaкс. тяговое усилие (центрир. клин, кулачки 2 + 4) | kN | 19 | 25 | 30 | 35 | ||||||||||||
| макс. усилие зажима кулачки 1 + 3 (механизир.) | kN | 72 | 98 | 115 | 150 | ||||||||||||
| мaкс. центрир. усилие кулачки 2 + 4 (механизир) | kN | 55 | 72 | 85 | 100 | ||||||||||||
| допустимая частота вращения | об/мин | 4300 | 3400 | 2700 | 2000 | ||||||||||||
| приводные цилиндры | тип | DCU 125/30 | DCU 125/30 | DCU 125/30 | DCU 125/30 o 180/40 | ||||||||||||
