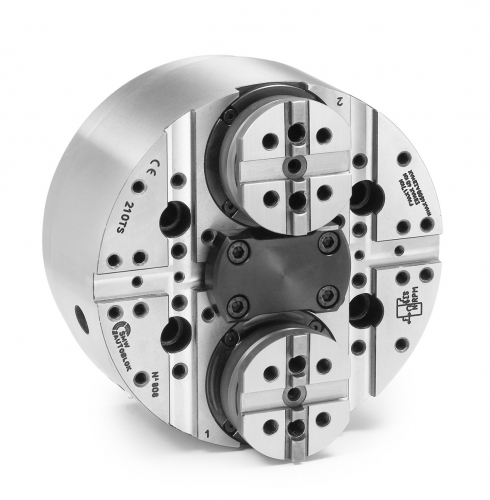

TSF-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прижимные патроны. Самоцентрирующие плавающие кулачки.
Активный прижим. Пазовое соединение, 2 кулачка.
- Герметичен, редкий ремонт. Ø 170 - 310 мм.
Технические данные:
| SMW-AUTOBLOK тип | TSF-C 170 | TSF-C 210 | TSF-C 250 | TSF-C 315 | |
| угловой ход кулачка | град. | 5.2° | 5.2° | 4.9° | 4.9° |
| радиальный ход кулачка на расстоянии h | mm | 5,3 | 6,3 | 7 | 7 |
| прижимной ход (стандарт) | mm | 0,1 | 0,1 | 0,1 | 0,1 |
| осевой ход клина | mm | 21 | 25 | 25 | 25 |
| макс. тяговое усилие | kN | 12 | 17 | 27 | 27 |
| макс. усилие зажима на расстоянии h | kN | 30 | 40 | 64 | 64 |
| допустимая частота вращения* | об/мин | 5000 | 4500 | 3800 | 3000 |
| масса (без накладных кулачков) | kg | 15 | 27 | 41 | 66 |
| момент инерции (m.r2) | kgm² | 0,06 | 0,16 | 0,34 | 0,83 |
| приводной цилиндр | SIN-S 70 | SIN-S 85 | SIN-S 100 | SIN-S 100 | |
