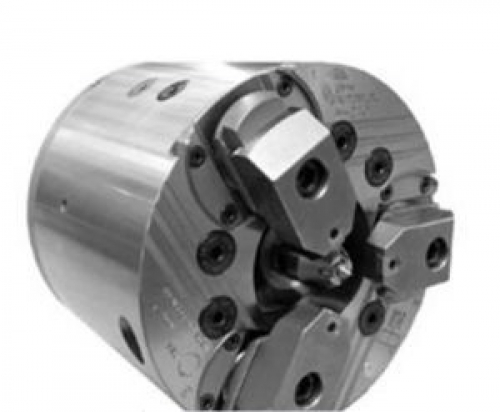

W SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Патрон для обработки валов с торцевым поводком. ø 215 - 460 mm.

Быстрая смена кулачков и торцевого поводка. Кулачки на втягивающемся держателе.

Полная обработка валов за одну установку, герметичен - редкий ремонт.

Технические данные:

SMW-AUTOBLOK тип		W-215	W-260		W-325		W-460
тип крепления		A06	A06	A08	A08	A11	A11	A15
внешний диа. Патрона	A	215	260		325		460
высота патрона	b	176	238	213	285	251	344	309
в зажимном положении	C	R92	R115		R143		R205
	d	100	125		150		250
	E	133,4	133,4	171,4	171,4	235	235	330,2
	G	M34 x 1.5	M33 x 1.5		M45 x 1.5		M85 x 2
	G1	M12	M16		M16		M56 x 2
	G2	M12	M12	M16	M16	M20	M20	M24
	G3	M12 x 20	M16 x 24		M20 x 30		M24 x 45
	h	42	54		70		110
толкатель торцового поводка min./max.	l	55/40	96.5/51.5	121.5/106.5	106/91	140/125	119/104	154/139
min./max.	M	55/-4	96.5/26.5	121.5/51.5	106/26.8	140/60.8	119/24.4	154/59.4
	N	30	42		42		42
	P	15,5	18	21	24	26	26	34
	R	30	45		50		50
	Sf6	15	16,5		16,5		56,5
положение толкателя	T	22	29		46		82
	U	10	15		15		15
осевое передвижение/держатель кулачков	Z	44	53		58		65
ход поршня для зажима кулачков	Z1	15	17		22		21
угловой ход зажим./остатокугловой ход зажим./остаток	a1/a2	4.5°/1.5°	4.5°/1.3°		4.5°/1.3°		5°/2°
ход зажима/остаточный ход на расстоянии h*	mm	4.0/1.3	4.5/1.3		5.7/1.9
макс. ход кулачка на расстоянии h*	mm	5,3	5,8		7,6
	b	30	36		44		52
	d	65	78		96,5		150,5
базовое расстояние	h	18	17		22		34,5
количество масла горизонтальное крепление	l	0,25	0,50		0,75		1,50
количество масла вертикальеое крепление	l	0,50	1,00		1,50		3,00
допустимая частота вращения	об/мин	5000	4000		3200		1800
макс. тяговое усилие	kN	30	50		75		100
макс. усилие зажима на базовом расстоянии h*	kN	60	100		150		200
момент инерции	kgm²	0,236	0,639	0,606	1,872	1,734	9,35	8,91
масса	kg	40	75	70	140	127	364	336

комплект поставки: Компенсирующий патрон с крепежными болтами и монтажными ключами, маслом
	тип крепления	тип	W-215	W-260	W-325	W-460
A6			068616	069527
	A8		069810	069444	069525
SMW AUTOBLOK	A11			069815	068981	069602
	A15					069600

комплект поставки: Самоцентрирующий патрон с крепежными болтами и монтажными ключaми, маслом
	тип крепления	W-215	W-260	W-325	W-460
A6		069540	069542
	A8	069812	069546	069552
SMW A11 AUTOBLOK			069817	069554	069606
Oil: C GLP ISO VG 68	A15				069604

приводной цилиндр
	тип Двухпоршневый цилиндр	W-215	W-260	W-325	W-460

	ZHVD-SZ	68-17	110-25	110-25/240-40	240-40
ид. No.		044429	044577	044577/044150	044150
	DCN			170-40/95-50
ид. No.				33705215

масло
	масло для непрерывной смазки в масляной ванне
спецификация масла		CGLP ISO VG 68
Oil: C GLP ISO VG 68	объем	1 литр/1.05 кварт. (США)
ид. No.		197859
