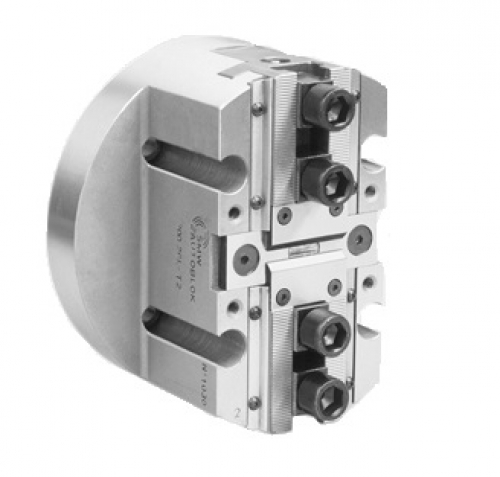

CL-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецензионные механизированные патроны. Пазовое соединение.
Закрытый центр: 2 кулачка, длинный ход. Ø 80 - 315 мм.
Технические данные:
| SMW-AUTOBLOK тип | CL-C 80 | CL-C 100 | CL-C 125 | CL-C 160 | CL-D 200 | CL-D 250 | CL-D 315 | ||||||||||||||||||
| количаство кулачков | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||||||||||||||
| радиальный ход кулачка | mm | 4,4 | 5,5 | 8 | 10 | 12 | 13 | 14 | |||||||||||||||||
| осевой ход клина | mm | 11 | 14 | 20 | 25 | 30 | 32 | 35 | |||||||||||||||||
| макс. тяговое усилие | kN | 6 | 9 | 15 | 25 | 35 | 50 | 60 | |||||||||||||||||
| макс. усилие зажима | kN | 9 | 14 | 24 | 40 | 55 | 78 | 95 | |||||||||||||||||
| макс. частота вращения | об/мин | 6000 | 6000 | 5000 | 4100 | 3300 | 2700 | 2400 | |||||||||||||||||
| масса (без кулачков) | kg | 1,5 | 2,5 | 5 | 10 | 14 | 24 | 38 | |||||||||||||||||
| момент инерции | kg . m² | 0,0012 | 0,003 | 0,010 | 0,03 | 0,065 | 0,18 | 0,41 | |||||||||||||||||
| SMW-AUTOBLOK тип | CL-C 80 Пазовое |
CL-C 100 Пазовое |
CL-C 125 Пазовое |
CL-C 160 Пазовое |
CL-D 200 Дюймовое |
CL-D 250 Дюймовое |
CL-D 315 Дюймовое |
||||||||||||||
| тип крепления | Z74 | –– | Z92 | –– | Z115 | –– | Z140 | A5 | Z170 | A6 | Z220 | A8 | Z220 | A8 | |||||||
| A | mm | 80 | 100 | 125 | 160 | 200 | 250 | 315 | |||||||||||||
| BF H6 | mm | 74 | –– | 92 | –– | 115 | –– | 140 | 170 | 220 | 220 | ||||||||||
| BA | mm | –– | –– | –– | –– | –– | –– | –– | 82,563 | –– | 106,375 | –– | 139,719 | –– | 139,719 | ||||||
| C | mm | 60 | 75 | 92 | 104,8 | 133,4 | 171,4 | 171,4 | |||||||||||||
| D | mm | 9 | –– | 11 | –– | 13,5 | –– | 12 | 12 | 13,5 | 13,5 | 17 | 17 | 17 | 17 | ||||||
| F | mm | M16 x 1.5 | M18 x 1.5 | M16 | M16 | M20 | M24 | M24 | |||||||||||||
| HF/ HA | mm | 45 | –– | 54 | –– | 76 | –– | 92 | 102 | 103 | 115 | 109 | 123 | 114 | 128 | ||||||
| патрон открыт R1 | mm | 40 | 50 | 68 | 87 | 108 | 132 | 165 | |||||||||||||
| Rmax | mm | 32,4 | 43 | 38 | 51 | –– | –– | –– | |||||||||||||
| S | mm | –– | –– | 49 | 109 | 97 | 105 | 105 | |||||||||||||
| ход кулачка U | mm | 4,4 | 5,5 | 8 | 10 | 12 | 13 | 14 | |||||||||||||
| WW | mm | 12 | 16 | 40 | 52 | 55 | 60 | 60 | |||||||||||||
| X | mm | 14 | 11 | 6 | 22 | 8 | 10 | 10 | |||||||||||||
| YF/ YA | mm | 4 | – | 4 | – | 4 | – | 5 | 15 | 5 | 17 | 5 | 19 | 5 | 19 | ||||||
| max./min. Z | mm | 11/0 | 14/0 | 26/6 | 30/5 | 30/0 | 32/0 | 37/2 | |||||||||||||
| e | mm | 24,5 | 32 | 46 | 56 | 70 | 86 | 120 | |||||||||||||
| h | mm | 45 | 54 | 76 | 91 | 104 | 110 | 115 | |||||||||||||
| j | mm | 20 | 22 | 30 | 40 | 50 | 62 | 62 | |||||||||||||
| m | mm | M8 | M10 | M12 | M16 | M16 | M20 | M20 | |||||||||||||
| n h8 | mm | 8 | 8 | 14 | 18 | 21 | 25,5 | 25,5 | |||||||||||||
| o | mm | 8 | 8 | 16 | 18 | – | – | – | |||||||||||||
| p1 | mm | – | 22 | 30 | 30 | 31 | 33 | 36 | |||||||||||||
| q1 | mm | – | 60 | 75 | 95 | 110 | 125 | 140 | |||||||||||||
