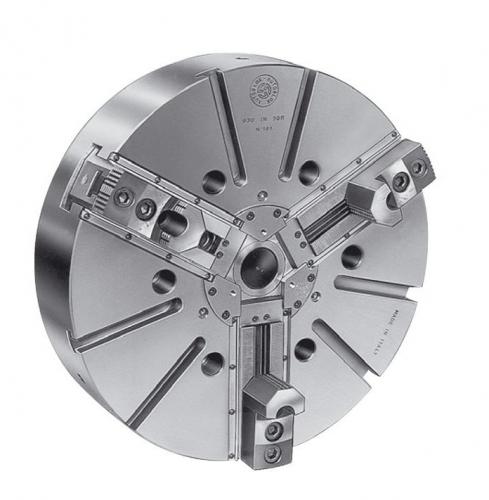

IL-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецензионные механизированные патроны. Дюймовое зубчатое соединение.
Закрытый центр: 3 и 4 кулачка, длинный ход. Ø 500 - 800 мм.
Технические данные:
| SMW-AUTOBLOK тип | IL-D 500 IL-C 500 |
IL-D 630 IL-C 630 |
IL-D 800 IL-C 800 |
||||||||||||
| количество кулачков | 3 | 4 | 3 | 4 | 3 | 4 | |||||||||
| радиальный ход кулачка | mm | 13 | 13 | 15 | 15 | 15 | 15 | ||||||||
| осевой ход клина | mm | 33 | 33 | 38 | 38 | 38 | 38 | ||||||||
| макс. тяговое усилие | kN | 120 | 120 | 120 | 120 | 120 | 120 | ||||||||
| макс. усилие зажима | kN | 215 | 215 | 215 | 215 | 215 | 215 | ||||||||
| макс. частота вращения | об/мин | 1400 | 1100 | 1000 | 800 | 800 | 650 | ||||||||
| масса (без кулачков) | kg | 130 | 180 | 220 | 325 | 320 | 550 | ||||||||
| момент инерции | kg.m2 | 4,2 | 5,9 | 10,8 | 16 | 23,8 | 44 | ||||||||
| приводные цилиндры | SIN-S150/175/200 | SIN-S150/175/200 | SIN-S150/175/200 | ||||||||||||
| SMW-AUTOBLOK тип | IL-D 500 IL-C 500 |
IL-D 630 IL-C 630 |
IL-D 800 IL-C 800 |
||||||||
| тип крепления | Z380 | A15 | Z380 | A15 | Z380 | A15 | |||||
| A | mm | 510 | 630 | 800 | |||||||
| BF/BA H6 | mm | 380 | 285,775 | 380 | 285,775 | 380 | 285,775 | ||||
| C | mm | 330,2 | 330,2 | 330,2 | |||||||
| D | mm | 25 | 25 | 25 | |||||||
| E | mm | 114 | 114 | 114 | |||||||
| F | mm | M30 | M30 | M30 | |||||||
| F2 | mm | M102 x 2 | M102 x 2 | M102 x 2 | |||||||
| HF/HA | mm | 130 | 147 | 150 | 167 | 150 | 167 | ||||
| K | mm | 65 | 65 | 65 | |||||||
| L | mm | 89 | 89 | 89 | |||||||
| m | mm | M68 x 2 | M68 x 2 | M68 x 2 | |||||||
| патрон открыт | mm | 265 | 321 | 408 | |||||||
| max. R | mm | 212 | 250 | 352 | |||||||
| S | mm | 110 | 110 | 110 | |||||||
| ход кулачка | mm | 13 | 15 | 15 | |||||||
| W | mm | 60 | 60 | 60 | |||||||
| X | mm | 15 | 15 | 15 | |||||||
| YF/YA | mm | 6 | 23 | 6 | 23 | 6 | 23 | ||||
| max./min. Z | mm | 33/0 | 53/15 | 53/15 | |||||||
| E | mm | 164 | 220 | 307 | |||||||
| f1 | mm | 9 | 9 | 9 | |||||||
| f2 | mm | 8 | 8 | 8 | |||||||
| g1 | mm | 4 | 4 | 4 | |||||||
| g2 | mm | 3 | 3 | 3 | |||||||
| j | mm | 75 | 75 | 75 | |||||||
| k1 | mm | 16 | 16 | 16 | |||||||
| l1 | mm | 38,1 | 38,1 | 38,1 | |||||||
| max./min. l2 | mm | 135/48 | 190/48 | 277/48 | |||||||
| m | mm | M20 | M20 | M20 | |||||||
| n1 h8 | mm | 25,5 | 25,5 | 25,5 | |||||||
| n2 h8 | mm | 12,7 | 12,7 | 12,7 | |||||||
| o H7 | mm | 19,03 | 19,03 | 19,03 | |||||||
