IN-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Следующий товар Предыдущий товар

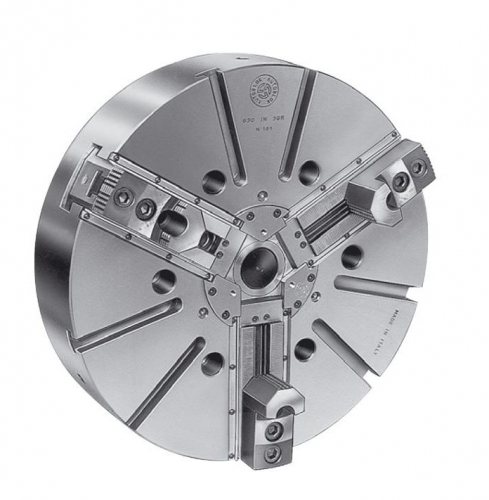

IN-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)

IN-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Цена: по запросу

Характеристики:

Прецензионные механизированные патроны. Дюймовое зубчатое соединение.

Закрытый центр: 3 и 4 кулачка. Ø 500 - 800 мм.

Технические данные:



SMW-AUTOBLOK тип     IN-D 500
IN-C 500		     IN-D 630
IN-C 630		     IN-D 800
IN-C 800
количество кулачков   3   4 3   4 3   4
радиальный ход кулачка mm 8,5   8,5 10   10 10   10
осевой ход клина mm 32   32 38   38 38   38
макс. тяговая сила kN 100   100 100   100 100   100
макс. усилие зажима kN 240   240 240   240 240   240
макс. частота вращения об/мин 1500   1200 1100   850 900   750
масса (без накладных кулачков) kg 130   180 220   325 320   550
момент инерции kg.m2 4,2   5,9 10,8   16 23,8   44
приводной цилиндр                                                        SIN-S150/175/200                         SIN-S150/175/200                              SIN-S150/175/200



SMW-AUTOBLOK тип IN-D 500
IN-C 500		 IN-D 630
IN-C 630		 IN-D 800
IN-C 800
тип крепления Z380 A15 Z380 A15 Z380 A15
A mm 510 630 800
BF/ BA H6 mm   380 285,775 380 285,775 380 285,775
C mm   330,2 330,2 330,2
D mm   25 25 25
E mm   114 114 114
F mm   M30 M30 M30
F2 mm   M102 x 2 M102 x 2 M102 x 2
HF/ HA mm   130 147 150 167 150 167
K mm   65 65 65
L mm   89 89 89
m mm   M68 x 2 M68 x 2 M68 x 2
патрон открыт mm   263 318 405
Rmax mm   209,5 247,5 349
S mm   110 110 110
ход кулачка mm   8,5 10 10
W mm   60 60 60
X mm   15 15 15
YF/ YA mm   6 23 6 23 6 23
max./min. Z mm   33/1 53/15 53/15
E mm   165 220 307
f1 mm   9 9 9
f2 mm   8 8 8
g1 mm   4 4 4
g2 mm   3 3 3
j mm   75 75 75
k1 mm   16 16 16
l1 mm   38,1 38,1 38,1
max./min. l2 mm 135/48 190/48 277/48
m mm M20 M20 M20
n1 h8 mm 25,5 25,5 25,5
n2 h8 mm 12,7 12,7 12,7
o H7 mm 19,03 19,03 19,03

SMW-AUTOBLOK тип  IN-D 500
IN-C 500  IN-D 630
IN-C 630  IN-D 800
IN-C 800
