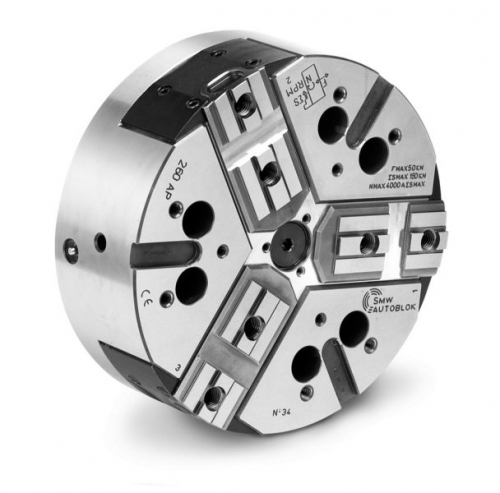

NT-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецензионные герметичные механизированные патроны. Пазовое соединение.
Компенсация центробежной силы. Закрытый центр: 3 кулачка, герметичен, редкий ремонт.
Ø 170 - 400 мм.
Технические данные:
| SMW-AUTOBLOK тип | NT-C 170 | NT-C 215 | NT-C 260 | NT-C 315 | NT-C 400 | |||||||||||||||||||||
| количество кулачков | 3 | 3 | 3 | 3 | 3 | |||||||||||||||||||||
| радиальный ход кулачка | mm | 3,6 | 4,6 | 5 | 6,3 | 7 | ||||||||||||||||||||
| осевой ход клина | mm | 17 | 22 | 24 | 30 | 33 | ||||||||||||||||||||
| макс. тяговое усилие | kN | 30 | 42 | 55 | 65 | 75 | ||||||||||||||||||||
| макс. зажимное усилие | kN | 72 | 112 | 150 | 180 | 210 | ||||||||||||||||||||
| макс. частота вращения | об/мин | 6500 | 6000 | 4800 | 4000 | 3200 | ||||||||||||||||||||
| масса (без накладных кулачков) | kg | 13 | 25 | 40 | 68 | 112 | ||||||||||||||||||||
| момент инерции | kg . m² | 0,048 | 0,146 | 0,34 | 0,84 | 2,15 | ||||||||||||||||||||
| приводные цилиндры | SIN-S100 | SIN-S100/125 | SIN-S125/150 | SIN-S125/150 | SIN-S150/175 | |||||||||||||||||||||
| SMW-AUTOBLOK тип | NT-C 170 | NT-C 215 | NT-C 260 | NT-C 315 | NT-C 400 | ||||||||||
| тип крепления | Z140 | A5 | Z170 | A6 | Z220 | A6 | A8 | Z220 | A8 | Z300 | A11 | ||||
| A | mm | 172 | 216 | 262 | 315 | 390 | |||||||||
| BF/ BAB | H6 | mm | 140 | 82,563 | 170 | 106,375 | 220 | 106,375 | 139,719 | 220 | 139,719 | 300 | 196,869 | ||
| C | mm | 104,8 | 133,4 | 171,4 | –––– | 171,4 | 171,4 | 235 | |||||||
| CA | mm | –––– | –––– | –––– | –––– | –––– | 133,4 | –––– | –––– | –––– | –––– | –––– | |||
| D | mm | 11,5 | 13,5 | 17 | 13,5 | 17 | 17 | 21 | |||||||
| E | mm | 32 | 42 | 48 | 48 | 75 | |||||||||
| F2 | mm | M24 x 2 | M32 x 1.5 | M38 x 1.5 | M38 x 1.5 | M60 x 1.5 | |||||||||
| G | H8 | mm | 25 | 33 | 39 | 39 | 61 | ||||||||
| HF/ HA | mm | 92 | 102 | 104 | 116 | 118 | 137 | 132 | 125 | 139 | 149 | 164 | |||
| K | mm | 18,5 | 20 | 25 | 25 | 48 | |||||||||
| L | mm | 43 | 52 | 58 | 58 | 74 | |||||||||
| M | mm | M22 x 1.5 | M22 x 1.5 | M28 x 1.5 | M28 x 1.5 | M52 x 1.5 | |||||||||
| N | H9 | mm | 24 | 24 | 34 | 34 | 60 | ||||||||
| Q | mm | 5,5 | 5,5 | 5,5 | 5,5 | 9 | |||||||||
| max. R | mm | 56 | 72 | 88 | 105 | 133,5 | |||||||||
| патрон открыт | mm | 86,5 | 108 | 131 | 157,5 | 195 | |||||||||
| max./min. S | mm | 20.03.18 | 19/-3 | 22/-2 | 20/-10 | 33/0 | |||||||||
| патрон полн. закрыт | mm | 175 | 220 | ––– | ––– | ––– | |||||||||
| рад. ход кулачка | mm | 3,6 | 4,6 | 5 | 6,3 | 7 | |||||||||
| W | mm | 22 | 26 | 26 | 26 | 38 | |||||||||
| YF/YA | mm | 5 | 15 | 5 | 17 | 5 | 24 | 19 | 5 | 19 | 6 | 21 | |||
| max./min. Z | mm | 17/0 | 22/0 | 24/0 | 30/0 | 33/0 | |||||||||
| A | mm | 3 | 3 | 3 | 3 | 3 | |||||||||
| min. B | mm | 8,5 | 12 | 14 | 16,5 | 31 | |||||||||
| min. C | mm | 9 | 13 | 14 | 16 | 38 | |||||||||
| E | mm | 70 | 87 | 107 | 129 | 150 | |||||||||
| f | mm | 3 | 3 | 3 | 3 | 6 | |||||||||
| G | mm | 3 | 3 | 3 | 3 | 3 | |||||||||
| j | mm | 34 | 46 | 48 | 58 | 63 | |||||||||
| k1 | mm | 10 | 11 | 12 | 12 | 14 | |||||||||
| L | mm | 38 | 44,4 | 54 | 63,5 | 76,2 | |||||||||
| M | mm | M10 | M12 | M16 | M16 | M20 | |||||||||
| N | mm | 7,94 | 7,94 | 12,7 | 12,7 | 12,7 | |||||||||
| o | mm | 12,68 | 12,68 | 19,03 | 19,03 | 19,03 | |||||||||
| p1 | mm | 16 | 16 | 21 | 21 | 37,5 | |||||||||
| p2 | mm | –– | –– | –– | 60 | 80 | |||||||||
| p3 | mm | 38 | 49 | 55 | 62,5 | 83 | |||||||||
| p4 | mm | –– | 80 | 70 | 80 | 110 | |||||||||
| p5 | mm | 65 | 80 | 102 | 102 | 140 | |||||||||
| p6 | mm | 70 | –– | 102 | 120 | 155 | |||||||||
| p7 | mm | –– | –– | –– | 135 | 170 | |||||||||
| q1 | mm | –– | –– | –– | 30 | 36 | |||||||||
| q2 | mm | 36 | 45 | 60 | 60 | 80 | |||||||||
| r1 | mm | M5/7 | M5/8 | M6/10 | M6/10 | M6/12 | |||||||||
| r2 | mm | M6/14 | M8/17 | M8/17 | M8/17 | M10/19 | |||||||||
| r3 | mm | M8/17 | M8/17 | M10/19 | M10/19 | M12/22 | |||||||||
| s | mm | 16 | 16 | 16 | 16 | 20 | |||||||||
| t | mm | 5 | 5 | 5 | 5 | 5 | |||||||||
