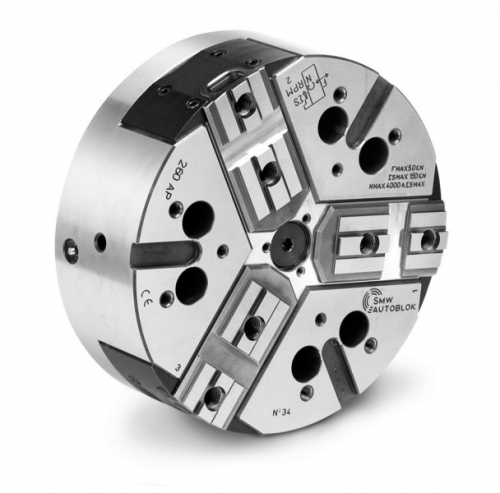

NT-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецензионные герметичные механизированные патроны. Дюймовое зубчатое соединение.

Компенсация центробежной силы. Закрытый центр: 3 кулачка, герметичен, редкий ремонт.

Ø 170 - 400 мм.

Технические данные:

SMW-AUTOBLOK тип		NT-D 170 NT-M 170	NT-D 215 NT-M 215	NT-D 260 NT-M 260	NT-D 315 NT-M 315	NT-D 400 NT-M 400
количество кулачков		3	3	3	3	3
радиальный ход кулачка	mm	3,6	4,6	5	6,3	7
осевой ход клина	mm	17	22	24	30	33
макс. тяговое усилие	kN	30	42	55	65	75
макс. усилие зажима	kN	72	112	150	180	210
макс. частота вращения	об/мин	6500	6000	4800	4000	3200
масса (без накладных кулачков)	kg	13	25	40	68	112
момент инерции	kg . m²	0,048	0,146	0,34	0,84	2,15
приводные цилиндры		SIN-S100	SIN-S100/125	SIN-S125/150	SIN-S125/150	SIN-S150/175

SMW-AUTOBLOK тип			NT-D 170 NT-M 170		NT-D 215 NT-M 215		NT-D 260 NT-M 260			NT-D 315 NT-M 315		NT-D 400 NT-M 400
тип крепления			Z140	A5	Z170	A6	Z220	A6	A8	Z220	A8	Z300	A11
a		mm	172		216		262			315		390
BF/BA	H6	mm	140	82,563	170	106,375	220	106,375	139,719	220	139,719	300	196,869
C		mm	104,8		133,4		171,4	––––	171,4	171,4		235
CA		mm	––––	––––	––––	––––	––––	133,4	––––	––––	––––	––––	––––
D		mm	11,5		13,5		17	13,5	17	17		21
E		mm	32		42		48			48		75
F2		mm	M24 x 2		M32 x 1.5		M38 x 1.5			M38 x 1.5		M60 x 1.5
G	H8	mm	25		33		39			39		61
HF/ HA		mm	92	102	104	116	118	137	132	125	139	149	164
K		mm	18,5		20		25			25		48
L		mm	43		52		58			58		74
M		mm	M22 x 1.5		M22 x 1.5		M28 x 1.5			M28 x 1.5		M52 x 1.5
N	H9	mm	24		24		34			34		60
Q		mm	5,5		5,5		5,5			5,5		9
патрон открыт		mm	86,5		108		131			157,5		195
max./min. S		mm	20.03.18		19/-3		22/-2			20/-10		33/0
патрон полн. закрыт T		mm	175		220		–––			–––		–––
рад. ход кулачка U		mm	3,6		4,6		5			6,3		7
W		mm	22		26		26			26		38
YF/YA		mm	5	15	5	17	5	24	19	5	19	6	21
max./min. Z		mm	17/0		22/0		24/0			30/0		33/0
a		mm	3		3		3			3		3
min. B		mm	8,5		12		14			16,5		31
min. C		mm	9		13		14			16		38
зубчатое соед. NT-D d		дюйм	1/16 “ x 90°		1/16 “ x 90°°		1/16 “ x 90°			1/16 “ x 90°		3/32 “ x 90°
зубчатое соед. NT-M d		mm	1.5 x 60°		1.5 x 60°		1.5 x 60°			1.5 x 60°		1.5 x 60°
E		mm	67		82		102			123		144
f		mm	3		3		3			3		6
G		mm	2,5		2,5		2,5			3,5		3,5
j		mm	34		46		48			58		63
k1		mm	10		11		12			12		14
NT-D l1		mm	16,5		23		30			30		38
NT-M l1		mm	20		25		30			30		38
l2		mm	43/24		53/33		70/41			84/43		98/54
NT-D m		mm	M10		M12		M12			M16		M20
NT-M m		mm	M10		M12		M12			M16		M20
NT-D n		mm	14		17		17			21		25,5
NT-M n		mm	12		14		16			21		22
p1		mm	16		16		21			21		37,5
p2		mm	––		––		––			60		80
p3		mm	38		49		55			62,5		83
p4		mm	––		80		70			80		110
p5		mm	65		80		102			102		140
p6		mm	70		–		102			120		155
p7		mm	–		–		–			135		170
q1		mm	–		–		–			30		36
q2		mm	36		45		60			60		80
r1		mm	M5/7		M5/8		M6/10			M6/10		M6/12
r2		mm	M6/14		M8/17		M8/17			M8/17		M10/19
r3		mm	M8/17		M8/17		M10/19			M10/19		M12/22
s		mm	16		16		16			16		20
t		mm	5		5		5			5		5
