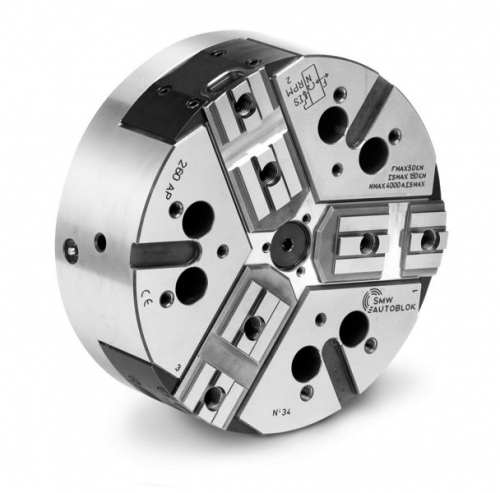

NTL-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецензионные герметичные механизированные патроны. Пазовое соединение.
Компенсация центробежной силы. Закрытый центр: 3 кулачка, герметичен, редкий ремонт.
Ø 170 - 400 мм.
Технические данные:
| SMW-AUTOBLOK тип | NTL-C 260 | NTL-C 315 | NTL-C 400 | |||||||||||||
| количество кулачков | 3 | 3 | 3 | |||||||||||||
| радиальный ход кулачка | mm | 9 | 11 | 12 | ||||||||||||
| осевой ход клина | mm | 22,3 | 27,3 | 30 | ||||||||||||
| макс. тяговое усилие | kN | 68 | 80 | 100 | ||||||||||||
| макс. усилие зажима | kN | 125 | 145 | 180 | ||||||||||||
| макс. частота вращения | об/мин | 4400 | 3700 | 3000 | ||||||||||||
| масса (без накладных кулачков) | kg | 44 | 69 | 114 | ||||||||||||
| момент инерции | kg . m² | 0,35 | 0,85 | 2,15 | ||||||||||||
| приводные цилиндры | SIN-S125/150 | SIN-S125/150 | SIN-S150/175 | |||||||||||||
| SMW-AUTOBLOK тип | NTL-C 260 | NTL-C 315 | NTL-C 400 | ||||||||
| тип крепления | Z220 | A6 | A8 | Z220 | A8 | Z300 | A11 | ||||
| A | mm | 262 | 315 | 390 | |||||||
| BF/BA | H6 | mm | 220 | 106,375 | 139,719 | 220 | 139,719 | 300 | 196,869 | ||
| C | mm | 171,4 | –––– | 171,4 | 171,4 | 235 | |||||
| CA | mm | –––– | 133,4 | –––– | –––– | –––– | –––– | –––– | |||
| D | mm | 17 | 13,5 | 17 | 17 | 21 | |||||
| E | mm | 48 | 48 | 75 | |||||||
| F2 | mm | M38 x 1.5 | M38 x 1.5 | M60 x 1.5 | |||||||
| G | H8 | mm | 39 | 39 | 61 | ||||||
| HF/ HA | mm | 118 | 137 | 132 | 125 | 139 | 149 | 164 | |||
| K | mm | 25 | 25 | 48 | |||||||
| L | mm | 58 | 58 | 74 | |||||||
| M | mm | M28 x 1.5 | M28 x 1.5 | M52 x 1.5 | |||||||
| N | H9 | mm | 34 | 34 | 60 | ||||||
| Q | mm | 5,5 | 5,5 | 9 | |||||||
| R | mm | 92,5 | 111 | 139 | |||||||
| патрон открыт | mm | 136 | 163,6 | 202 | |||||||
| max./min. S | mm | 22/-0.3 | 20/-7.3 | 33/3 | |||||||
| патрон полн. закрыт | mm | 275 | 328 | 412 | |||||||
| рад. ход кулачка | mm | 9 | 11 | 12 | |||||||
| W | mm | 26 | 26 | 38 | |||||||
| YF/YA | mm | 5 | 24 | 19 | 5 | 19 | 6 | 21 | |||
| max./min. Z | mm | 22.03.00 | 27.03.00 | 30/0 | |||||||
| A | mm | 3 | 3 | 3 | |||||||
| min. B | mm | 10 | 12 | 26 | |||||||
| min. C | mm | 7,4 | 7,9 | 30 | |||||||
| E | mm | 110 | 134 | 154 | |||||||
| f | mm | 3 | 3 | 6 | |||||||
| G | mm | 3 | 3 | 3 | |||||||
| j | mm | 48 | 58 | 63 | |||||||
| k1 | mm | 12 | 12 | 14 | |||||||
| L | mm | 54 | 63,5 | 76,2 | |||||||
| M | mm | M16 | M16 | M20 | |||||||
| N | mm | 12,7 | 12,7 | 25,5 | |||||||
| o | mm | 19,03 | 19,03 | 19,03 | |||||||
| p1 | mm | 21 | 21 | 37,5 | |||||||
| p2 | mm | –– | 60 | 80 | |||||||
| p3 | mm | 55 | 62,5 | 83 | |||||||
| p4 | mm | 70 | 80 | 110 | |||||||
| p5 | mm | 102 | 102 | 140 | |||||||
| p6 | mm | 102 | 120 | 155 | |||||||
| p7 | mm | –– | 135 | 170 | |||||||
| q1 | mm | –– | 30 | 36 | |||||||
| q2 | mm | 60 | 60 | 80 | |||||||
| r1 | mm | M6/10 | M6/10 | M6/12 | |||||||
| r2 | mm | M8/17 | M8/17 | M10/19 | |||||||
| r3 | mm | M10/19 | M10/19 | M12/22 | |||||||
| s | mm | 16 | 16 | 20 | |||||||
| t | mm | 5 | 5 | 5 | |||||||
