NTL-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Следующий товар Предыдущий товар

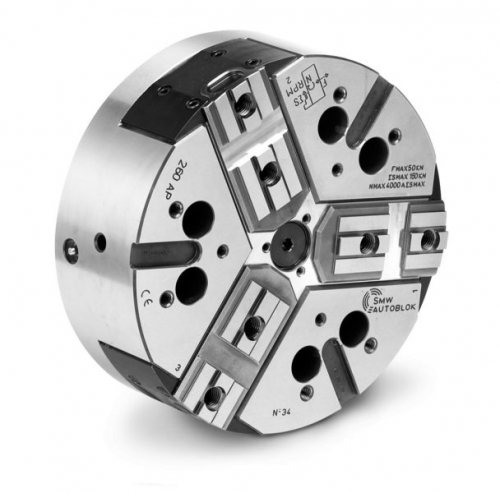

NTL-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)

NTL-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Цена: по запросу

Характеристики:

Прецензионные герметичные механизированные патроны. Метрическое зубчатое соединение.

Компенсация центробежной силы. Закрытый центр: 3 кулачка, герметичен, редкий ремонт.

Ø 170 - 400 мм.

Технические данные:



SMW-AUTOBLOK тип   NTL-D 260
NTL-M 260		 NTL-D 315
NTL-M 315		 NTL-D 400
NTL-M 400
количество кулачков   3 3 3
радиальный ход кулачка mm 9 11 12
осевой ход клина mm 22,3 27,3 30
макс. тяговое усилие kN 68 80 100
макс. усилие зажима kN 125 145 180
макс. частота вращения об/мин 4400 3700 3000
масса (без накладных кулачков) kg 44 69 114
момент инерции kg . m² 0,35 0,85 2,15
приводной цилиндр   SIN-S125/150 SIN-S125/150 SIN-S150/175



SMW-AUTOBLOK тип NTL-D 260
NTL-M 260		 NTL-D 315
NTL-M 315		 NTL-D 400
NTL-M 400
тип крепления   Z220 A6 A8 Z220 A8 Z300 A11
A mm 262 315 390
BF/BA H6 mm 220 106,375 139,719 220 139,719 300 196,869
C mm 171,4 –––– 171,4 171,4 235
CA mm –––– 133,4 –––– –––– –––– –––– ––––
D mm 17 13,5 17 17 21
E mm 48 48 75
F2 mm M38 x 1.5 M38 x 1.5 M60 x 1.5
G H8 mm 39 39 61
HF/ HA mm 118 137 132 125 139 149 164
K mm 25 25 48
L mm 58 58 74
M mm M28 x 1.5 M28 x 1.5 M52 x 1.5
N H9 mm 34 34 60
Q mm 5,5 5,5 9
патрон открыт mm 136 163,6 202
max./min. S mm 22/-0.3 20/-7.3 33/3
патрон полн. закрыт T mm 275 328 412
рад. ход кулачка U mm 9 11 12
W mm 26 26 38
YF/YA mm 5 24 19 5 19 6 21
max./min. Z mm 22.03.00 27.03.00 30/0
A mm 3 3 3
min. B mm 10 12 26
min. C mm 7,4 7,9 30
зубчатое соед. NTL-D d дюйм 1/16 “ x 90° 1/16 “ x 90° 3/32 “ x 90°
зубчатое соед. NTL-M d mm 1.5 x 60° 1.5 x 60° 1.5 x 60°
E mm 102 123 144
f mm 3 3 6
G mm 2,5 3,5 3,5
j mm 48 58 63
k1 mm 12 12 14
NTL-D l1 mm 30 30 38
NTL-M l1 mm 30 30 38
l2 mm 70/41 88/43 102/54
NTL-D m mm M12 M16 M20
NTL-M m mm M12 M16 M20
NTL-D n mm 17 21 25,5
NTL-M n mm 16 21 22
p1 mm 21 21 37,5
p2 mm –– 60 80
p3 mm 55 62,5 83
p4 mm 70 80 110
p5 mm 102 102 140
p6 mm 102 120 155
p7 mm – 135 170
q1 mm – 30 36
q2 mm 60 60 80
r1 mm M6/10 M6/10 M6/12
r2 mm M8/17 M8/17 M10/19
r3 mm M10/19 M10/19 M12/22
s mm 16 16 20
t mm 5 5 5
