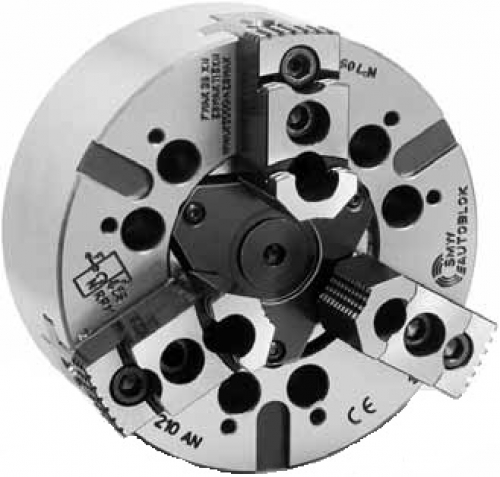

AN-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)

AN-M SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецизионные механизированные патроны. Метрическое зубчатое соединение.

Закрытый центр: 2 и 3 кулачка. Ø125-400 мм.

Технические данные:

SMW-AUTOBLOK тип															AN-D 125 AN-M 125							AN-D 165 AN-M 165				AN-D 210 AN-M 210		AN-D 250 AN-M 250		AN-D 315 AN-M 315		AN-D 400 AN-M 400
количество															2			3				2		3		2	3	2	3	2	3	2	3	4
радиальный ход кулачков											mm				3.2							3.6				4.4		5		6.3		7
осевой ход клина											mm				15							17				21		24		30		33
макс. тяговое усилие											kN				14			20				17		25		25	38	33	50	40	60	50	70	70
макс. усилие зажима											kN				40			56				50		72		75	115	100	150	120	180	150	210	210
макс. частота вращения											об/мин				7000							6000				5000		4000		3200		2400		2000
масса (без кулачков)											kg				5,5							9,5				19		32		56		84
момент инерции											kg.m2				0,011							0,032				0,105		0,26		0,69		1,6
приводные цилиндры															SIN-S85/100							SIN-S100				SIN-S100/125		SIN-S125/150		SIN-S125/150		SIN-S150/175

SMW-AUTOBLOK тип						AN-D 125 AN-M 125		AN-D 165 AN-M 165		AN-D 210 AN-M 210		AN-D 250 AN-M 250				AN-D 315 AN-M 315		AN-D 400 AN-M 400
тип крепления тип						Z115	A4	Z140	A5	Z170	A6	Z220	A6		A8	Z220	A8	Z300	A11
A				mm		127		165		210		254				315		390
BF/ BA H6				mm		115	63,513	140	82,563	170	106,375	220	106,375		139,719	220	139,719	300	196,869
C				mm		82,6		104,8		133,4		171,4	–––		171,4	171,4		235
CA				mm		–––	–––	–––	–––	–––	–––	–––	133,4		–––	–––	–––	–––	–––
D				mm		11,5		11,5		13,5		17	13,5		17	17		21
E				mm		25		32		41		47				47		86
F1				mm		M12 x 1.25		M16		M20		M24				M24		M24
F2				mm		M18 x 1.5		M24 x 2		M32 x 1.5		M38 x 1.5				M38 x 1.5		M75 x 2
HF/ HA				mm		59	67	71	81	85	97	95	114		109	105	119	116	131
K				mm		10		17		20		25				25		65
L				mm		32		23		32		28				38		54
M				mm		M16 x 1.5		M24 x 1.5		M32 x 1.5		M32 x 1.5				M38 x 1.5		M68 x 2
патрон открыт		R1		mm		64		83		105		128				158		196
s				mm		77		104		97		103				103		105
ход кулачка		U		mm		3,2		3,6		4,4		5				6,3		7
W				mm		40		52		55		60				60		60
X				mm		12		17		8		8				8		8
YF/ YA				mm		5	13	5	15	5	17	5	24		19	5	19	6	21
max./min.		Z		mm		15/0		17/0		21/0		24/0				30/0		33/0
AN-DAN-D		d		дюйм		1/16 ” x 90°		1/16 ” x 90°		1/16 ” x 90°		1/16 ” x 90°				1/16 ” x 90°		3/32 ” x 90°
AN-MAN-M		d		mm		1.5 x 60°		1.5 x 60°		1.5 x 60°		1.5 x 60°				1.5 x 60°		1.5 x 60°
E				mm		37		48		60		77				99		116
f				mm		3		4		3		4				4		6
g				mm		2,5		2,5		3		3,5				3,5		3,5
j				mm		26		30		36		45				45		62
k1				mm		10		10		11		12				12		14
AN-DAN-D		l1		mm		16		16,5		23		30				30		38
AN-M		l1		mm		16		20		25		30				30		38
max./min.		l2		mm		30/23		40/24		50/33		62/43				84/43		90/49
AN-D		m		mm		M8		M10		M12		M16				M16		M20
AN-M		m		mm		M8		M10		M12		M12				M16		M20
AN-D		n	h8	mm		12		14		17		21				21		25,5
AN-M		n	h8	mm		12		12		14		16				21		22
p				mm		52		65		80		102				120		150
q				mm		30		36		45		60				60		80
r				mm		M6		M8		M8		M10				M10		M12
s				mm		12		16		16		16				16		20
t				mm		5		5		5		5				5		5
