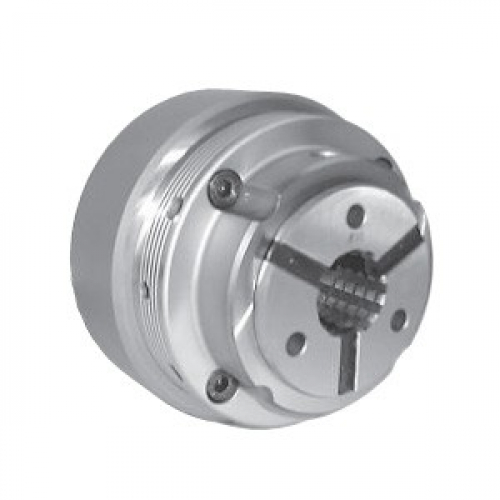

KSZ-AZ SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Цанговые патроны с тяговым приводом и упором.
- Для обработки прутков приводится в действие тягой, для обработки прутков и валов со съемным упором.
Технические данные:
| комплект постав | ки: патрон и креп тип размер крепления |
ежные болты KSZ-AZ 42 |
KSZ-AZ 65 | ||||
| Z 140 | 192951 | - | |||||
| Z 170 | - | 193228 | |||||
| A 05 | 192145 | 192147 | |||||
| A 06 | 192146 | 192148 | |||||
| A 08 | - | 192149 | |||||
| Приспособление для смены ценг | |||||||
| размер приспособление |
KSZ-AZ 42 | KSZ-AZ 65 | |||||
| ручное | 196842 | 196844 | |||||
| пневматическое | 192151 | 192153 | |||||
| Цанги для KSZ-DZ 42/KSZ-AZ 42/KSZ-NZ 42 стальные цанги с продольными и поперечными канавками КРУГЛЫЕ* |
||||||||||||||||
| Ø ид. No. |
4O 192173 |
5O 192174 |
6O 192175 |
7O 192176 |
8OO 192177 |
9OO 192178 |
10OO 192179 |
11 192180 |
12 192181 |
13 192182 |
14 192183 |
15 192184 |
16 192185 |
|||
| Ø ид. No. |
17 192186 |
18 192187 |
19 192188 |
20 192189 |
21 192190 |
22 192191 |
23 192192 |
24 192193 |
25 192194 |
26 192195 |
27 192196 |
28 192197 |
29 192198 |
|||
| Ø ид. No. |
30 192199 |
31 192200 |
32 192201 |
33 192202 |
34 192203 |
35 192204 |
36 192205 |
37 192206 |
38 192207 |
39 192208 |
40 192209 |
41 192210 |
42 192211 |
|||
| цанги с увеличением размера на 0,5 мм - по требованию стальные цанги с гладкой зажимной поверхностью |
||||||||||||||||
| Ø ид. No. |
4 192173 |
5 192174 |
6 192175 |
7 192176 |
8 193135 |
9 193136 |
10 193137 |
11 193138 |
12 193139 |
13 193140 |
14 193141 |
15 193142 |
16 193143 |
|||
| Ø ид. No. |
17 193144 |
18 192807 |
19 193145 |
20 192808 |
21 193146 |
22 193147 |
23 193148 |
24 193149 |
25 193150 |
26 193151 |
27 193152 |
28 193153 |
29 193154 |
|||
| Ø ид. No. |
30 193155 |
31 193156 |
32 193083 |
33 193157 |
34 193158 |
35 193159 |
36 193160 |
37 193161 |
38 193162 |
39 193163 |
40 193164 |
41 193165 |
42 193219 |
|||
| Цанги для KSZ-DZ 65/KSZ-AZ 65/KSZ-NZ 65 стальные цанги с осевыми и поперечными канавками КРУГЛЫЕ* |
|||||||||||||||
| Ø ид. No. |
5O 192265 |
6O 192266 |
7O 192267 |
8OO 192268 |
9OO 192269 |
10OO 192270 |
11 192271 |
12 192272 |
13 192273 |
14 192274 |
15 192275 |
16 192276 |
17 192277 |
||
| Ø ид. No. |
18 192278 |
19 192279 |
20 192280 |
21 192281 |
22 192282 |
23 192283 |
24 192284 |
25 192285 |
26 192286 |
27 192287 |
28 192288 |
29 192289 |
30 192290 |
||
| Ø ид. No. |
31 192291 |
32 192292 |
33 192293 |
34 192294 |
35 192295 |
36 192296 |
37 192297 |
38 192298 |
39 192299 |
40 192300 |
41 192301 |
42 192302 |
43 192303 |
||
| Ø ид. No.. |
44 192304 |
45 192305 |
46 192306 |
47 192307 |
48 192308 |
49 192309 |
50 192310 |
51 192311 |
52 192312 |
53 192313 |
54 192314 |
55 192315 |
56 192316 |
||
| Ø ид. No. |
57 192317 |
58 192318 |
59 192319 |
60 192320 |
61 192321 |
62 192322 |
63 192323 |
64 192324 |
65 192325 |
||||||
| Цанги с увеличением размера на 0,5 мм - по требованию стальные цанги с гладкой зажимной поверхностью КРУГЛЫЕ* |
|||||||||||||||
| Ø ид. No. |
5 192265 |
6 192266 |
7 192267 |
8 193172 |
9 193173 |
10 192682 |
11 193174 |
12 192787 |
13 193175 |
14 193176 |
15 193177 |
16 193169 |
17 193178 |
||
| Ø ид. No. |
18 193179 |
19 193180 |
20 193181 |
21 193182 |
22 192683 |
23 193183 |
24 193170 |
25 193065 |
26 193184 |
27 193066 |
28 193068 |
29 193069 |
30 193070 |
||
| Ø ид. No. |
31 193185 |
32 192684 |
33 193186 |
34 193187 |
35 193188 |
36 193189 |
37 193190 |
38 193191 |
39 193192 |
40 192685 |
41 193193 |
42 193194 |
43 193171 |
||
| Ø ид. No. |
44 193196 |
45 193197 |
46 193198 |
47 193199 |
48 193200 |
49 193201 |
50 193202 |
51 193203 |
52 193204 |
53 193205 |
54 193206 |
55 193207 |
56 193208 |
||
| Ø ид. No. |
57 193195 |
58 193209 |
59 193210 |
60 193211 |
61 193212 |
62 193213 |
63 193214 |
64 193215 |
65 193216 |
||||||
