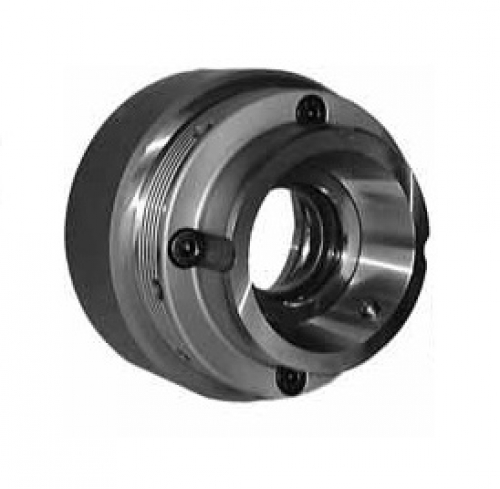

KSZ-AZL SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Цанговый патрон с тяговым приводом и обработкой под воздушный сенсор.
Для обработки прутков и валов приводится в действие тягой, с возможностью использования воздушного сенсора.
Технические данные:
| SMW-AUTOBLOK тип KSZ-AZL 100 | |||||||||||||
| тип крепления | Z170 Z220 A6 A8 | ||||||||||||
| ид. No. | 194741 | 195244 | 194783 | 195245 | |||||||||
| A | 215 | 230 | 215 | 230 | |||||||||
| B | --- | 215 | --- | 215 | |||||||||
| C | 180 | 180 | 180 | 180 | |||||||||
| D | M95 x 2 | M115x2 | M95x2 | M115x2 | |||||||||
| E | 87 | 107 | 87 | 107 | |||||||||
| F | 165 | 165 | 176 | 178 | |||||||||
| G | 144 | 144 | 155 | 157 | |||||||||
| H | --- | 37 | --- | 37 | |||||||||
| I | 36 | 36 | 36 | 36 | |||||||||
| K | 25 | 25 | 25 | 25 | |||||||||
| L | 99 | 99 | 99 | 99 | |||||||||
| M | 25 | 25 | 25 | 25 | |||||||||
| N | 17 | 17 | 17 | 17 | |||||||||
| O | M12 | M12 | M12 | M12 | |||||||||
| PH6 | 170 | 220 | |||||||||||
| Q | 16 | 16 | 16 | 16 | |||||||||
| R | 133,4 | 6 x 60° | M12 | 171,4 | 6 x 60° | M16 | 133,4 | 6 x 60° | M12 | 171,4 | 6 x 60° | M16 | |
| S | 63 | 63 | 63 | 63 | |||||||||
| T | 22 | 22 | 22 | 22 | |||||||||
| U | 34,3 | 34,3 | 34,3 | 34,3 | |||||||||
| V | M12 | M12 | M12 | M12 | |||||||||
| W | 102 | 102 | 102 | 102 | |||||||||
| X | 111 | 111 | 111 | 111 | |||||||||
| Y | -- | -- | 17 | 19 | |||||||||
| ход | G | 9 | 9 | 9 | 9 | ||||||||
| допустимая частота вращ. | об/миноб/мин | 5000 | 5000 | 5000 | 5000 | ||||||||
| макс. приводное усилие | daN | 6500 | 6500 | 6500 | 6500 | ||||||||
| макс. усилие зажима | daN | 8500 | 8500 | 8500 | 8500 | ||||||||
| масса без цанг | kg | 33 | 35 | 34 | 36 | ||||||||
| приводной цилиндр | тип | VNK 200-86 | VNK 225-95 / VNK 250-110 | VNK 200-86 | VNK 225-95 / VNK 250-110 | ||||||||
| частота вращения | об/мин | 4500 | 4000 / 3600 | 4500 | 4000 / 3600 | ||||||||
Комплект поставки: Патрон и крепежные болты
| размер тип крепления |
KSZ-AZL 100 |
| Z 170 | 194741 |
| A 06 | 194783 |
| Z 220 | 195244 |
| A 08 | 195245 |
| Цанги для KSZ-AZL |
| стальные цанги с осевыми и поперечными канавками КРУГЛЫЕ* |
| Ø | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 |
| ид. No. | 195081 | 195082 | 195083 | 195084 | 195085 | 195086 | 195087 | 195088 | 195089 | 195090 | 195091 | 195092 | 195093 |
| Ø | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 |
| ид. No. | 195094 | 195095 | 195096 | 195097 | 195098 | 195099 | 195100 | 195101 | 195102 | 195103 | 195104 | 195105 | 195106 |
| Ø | 68 | 69 | 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 |
| ид. No. | 195107 | 195108 | 195109 | 195110 | 195111 | 195112 | 195113 | 195114 | 195115 | 195116 | 195117 | 195118 | 195119 |
| Ø | 81 | 82 | 83 | 84 | 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 |
| Id. No. | 195120 | 195121 | 195122 | 195123 | 195124 | 195125 | 195126 | 195127 | 195128 | 195129 | 195130 | 195131 | 195132 |
| Ø | 94 | 95 | 96 | 97 | 98 | 99 | 100 | ||||||
| ид. No. | 195133 | 195134 | 195135 | 195136 | 195137 | 195138 | 194742 |
| стальные цанги с гладкой зажимной поверхностью |
| КРУГЛЫЕ* |
| Ø | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 |
| ид. No. | 195141 | 195142 | 195143 | 195144 | 195145 | 195146 | 195147 | 195148 | 195149 | 195150 | 195151 | 195152 | 195153 |
| Ø | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 |
| ид. No. | 195154 | 195155 | 195156 | 195157 | 195158 | 195159 | 195160 | 195161 | 195162 | 195163 | 195164 | 195165 | 195166 |
| Ø | 68 | 69 | 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 |
| Id. No. | 195167 | 195168 | 195169 | 195170 | 195171 | 195172 | 195173 | 195174 | 195175 | 195176 | 195177 | 195178 | 195179 |
| Ø | 81 | 82 | 83 | 84 | 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 |
| ид. No. | 195180 | 195181 | 195182 | 195183 | 195184 | 195185 | 195186 | 195187 | 195188 | 194743 | 195189 | 195190 | 195191 |
| Ø | 94 | 95 | 96 | 97 | 98 | 99 | 100 | ||||||
| ид. No. | 195192 | 195193 | 195194 | 195195 | 195196 | 195197 | 195198 |
