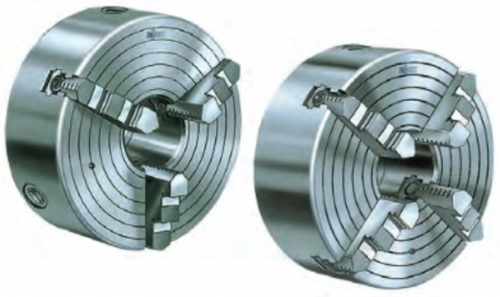

Патрон со спиральным кольцом EG-ES

Характеристики:

Литой, либо стальной корпус, особенно хорошо предназначен для выравнивания неровных заготовок.

Кулачки можно переставлять во всем зажимном диапазоне за счет вращения ключа.

Технические особенности:

• Исполнение как DIN 6350, однако есть возможность индивидуальной регулировки положения сменных переворачиваемых кулачков
• Габариты и посадка по DIN 6351
• Стальной штампованный корпус, литой корпус из специального чугуна
• спиральное кольцо штампованное, в условиях серийного выпуска балансируется, закаливается, боковые стороны зубьев с двух сторон шлифуются
• Кулачки с центричным зажимом и возможностью индивидуальной регулировки
• для сохранения зажимного усилия токарные патроны необходимо регулярно смазывать

В состав поставки входят:

• 1 комплект базовых кулачков (GB),
• 1 комплект сменных кулачков с возможностью переворота (UB),
• 1 зажимной ключ, крепежные винты

Подробные характеристики:  Смотреть\Скачать

Этот патрон используется для корректировки положения зажима деталей неправильной формы.

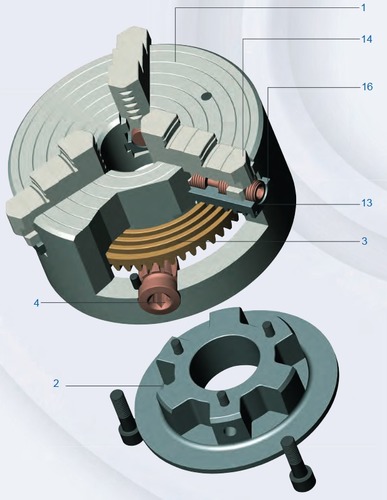

Принцип действия:
От закаленной приводной шестерни (4) с радиальным расположением усилие через коническую пару передается на закаленное спиральное кольцо (3) и дальше через спираль
передается непосредственно на базовые кулачки (13, закаленные, шлифованные), шпиндель (16, закаленный) и сменные кулачки с возможностью переворота (14, закаленные и шлифованные). Положение заготовки может изменяться за счет вращения шпинделя. Корпус (1), и крышка (2) выполнены из стали или чугуна.
