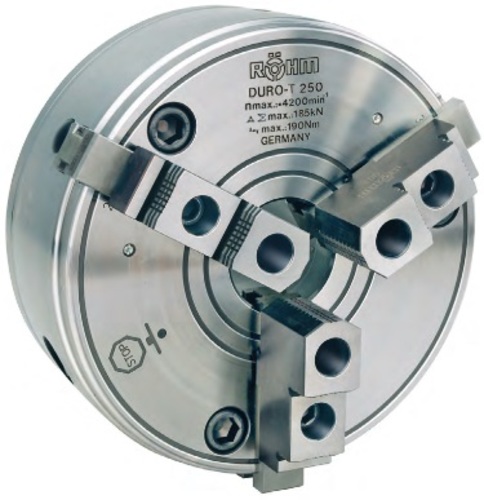

Патрон с торцевой спиралью ZG-ZS

Характеристики:

Зажимной патрон с торцевой спиралью - проверенное зажимное средство с высокой степенью универсальности - для успешного применения там, где требуются экстремально высокие зажимные усилия, высоки требования к допустимому радиальному биению а также к повторяемости высоких параметров точности в течение длительного времени.
Для универсального использования на токарных станках, поворотных столах, делительных аппаратах и т.д.

Кулачки можно переставлять во всем зажимном диапазоне за счет вращения ключа. Преимуществом такого исполнения является то, что заготовки разного диаметра могут быть очень быстро зажаты без переставления кулачков. Особо низкое исполнение при непосредственном зажиме.

Технические особенности:

• с одночастными кулачками
• со спиральным кольцом
• центрирующий зажим
• для сохранения зажимного усилия токарные патроны необходиморегулярно смазывать

В состав поставки входят:

• 1 комплект кулачков со ступеньками на наружном диаметре (BB) смонтированный на патроне,
• 1 комплект кулачков со ступеньками на внутреннем диаметре (DB),
• 1 зажимной ключ, крепежные винты

Подробные характеристики:  Смотреть\Скачать

Этот зажимной патрон успешно используется там, где требуется высокое зажимное усилие, малое радиальное биение и очень хорошая стабильность повторения высоких точностных параметров.

Принцип действия

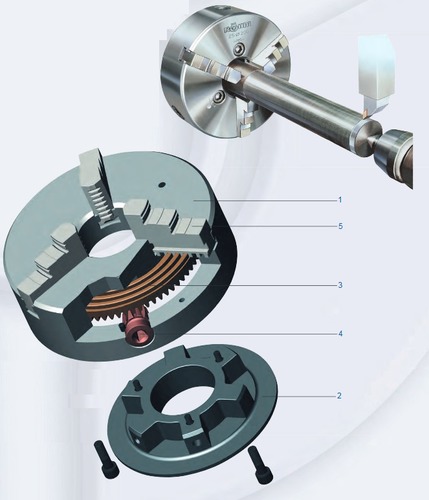

От закаленной приводной шестерни (4) с радиальным расположением усилие через коническую пару передается на закаленное спиральное кольцо (3) и дальше через спираль передается непосредственно на зажимные кулачки(5, закаленные, шлифованные). Корпус (1), и крышка (2) выполнены из стали или чугуна.
